石英晶體振蕩器
- 編號：89121159
- 頻率：1.500MHZ-160.00MHZ
- 尺寸：7.0*5.0詳細瀏覽PDF文檔
愛普生TCO-708X振蕩器,數碼相機晶振,進口晶振原裝正品,TCO-7086X1A4 75.0000M3
愛普生TCO-708X振蕩器,數碼相機晶振,“TCO-7086X1A4 75.0000M3”,進口晶振原裝正品,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高...
.jpg)

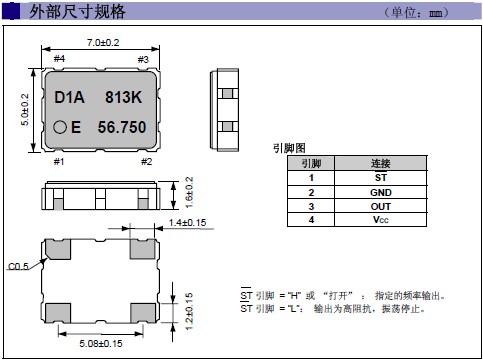

愛普生TCO-708X振蕩器,數碼相機晶振,進口晶振原裝正品,“TCO-7086X1A4 75.0000M3”頻率范圍1.0MHz~160.0MHz,電源電壓3.3V ~ 5.0V,外部尺寸規格7.0×5.0mm,功能待機(ST).小型SMD晶振產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,
“TCO-7086X1A4 75.0000M3”自70多年前成立愛普生繼續提供創新產品和服務基于其高效,緊湊和精確技術.所體現的“超視力”的企業口號,我們關注企業的創造力和挑戰精神世界各地超過客戶的期望與最終目標是成為一個不可或缺的公司為我們的客戶和社會.
2016財年將愛普生25的第一年公司愿景、指明公司的課程和描述,我們想要在十年.這個愿景下,我們的目標是建立在基礎我們多年來為我們創建一個新的連接年齡的人,與我們的事物和信息高效、緊湊、精密技術.
| 項目 | 符號 | TCO-708*X1A* | TCO-708*D1A* | 條件 |
|---|---|---|---|---|
|
輸出 頻率范圍 |
f0 | 1.500MHz ～ 160.000MHz | 1.500MHz ～ 75.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息。 |
| 電源電壓 | VCC | 3.3V | 5.0V | 如下表所示 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | -40℃~+85℃ | ||
| 頻率穩定度 | f_tol | ±50 × 10-6 | ||
| 功耗 | ICC | 20mA Max. | 20mA Max. |
f0 < 30MHz, 無負載條件 |
| 40mA Max. |
30MHz ≤ f0 ≤ 75MHz, 無負載條件 |
|||
| 50mA Max. | - |
75MHz < f0 ≤ 160MHz, 無負載條件 |
||
| 占空比 | SYM | 40% ～ 60% | 50% VCC 極 | |
| 輸出電壓 | VOH | 90% VCC Min. |
IOH=-5mA(X1A) IOH=-8mA(D1A) |
|
| VOL | 10% VCC Max. |
IOL=+5mA(X1A) IOL=+8mA(D1A) |
||
|
輸出 負載條件 （CMOS） |
L_CMOS | 15pF Max. | ||
| 輸入電壓 | VIH | 70% VCC Min. | VIH 或 OPEN:啟用 | |
| VIL | 30% VCC Max. | VIL 或 GND:禁用 | ||
|
上升時間 / 下降時間 |
tr / tf | 6ns Max. | 10ns Max. |
f0 ≤ 75MHz, 10% VCC～90% VCC極 |
| 3ns Max. | - |
75MHz < f0 160MHz, 10% VCC～90% VCC極 |
||
|
振蕩啟動 時間 |
t_str | 10ms Max. |
在電源電壓最低時， 所需時間為0秒 |
|
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. | +25°C,第一年 | |
“TCO-7086X1A4 75.0000M3”大部份的石英晶體產品是用于電子線路上的參考頻率基準或頻率控制組件, 所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當的定義及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.
“TCO-7086X1A4 75.0000M3”自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.愛普生電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「愛普生電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
