首頁進口晶振KDS晶振,溫補晶振,DSB221SDN晶振,貼片晶振

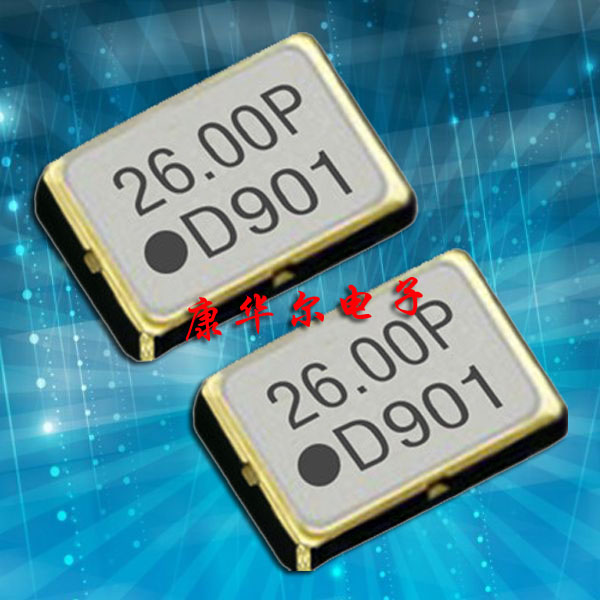

KDS晶振,溫補晶振,DSB221SDN晶振,貼片晶振

編號：18057797
頻率：9.6MHz-52.0MHz
尺寸：2.5mm*2.0mm

KDS晶振DSB221SDN，2520mm尺寸低電壓支持：1.8V,2V,2.2V,2.8V,3V，3.3V產品編碼：1XXB26000MAA低相位噪聲，低抖動，低功耗單封裝結構無需防潮包裝管理濕度敏感度為:1級（IPC/JEDECJ-STD-033）移動電話(W-CDMA,HSPA)

KDS晶振DSB221SDN，2520mm尺寸
低電壓支持：1.8V,2V,2.2V,2.8V,3V，3.3V
產品編碼：1XXB26000MAA
低相位噪聲，低抖動，低功耗單封裝結構
無需防潮包裝管理
濕度敏感度為:1級（IPC/ JEDEC J-STD-033）
移動電話(W-CDMA,HSPA),GPS模塊,/GNSS
GPS導航,無線衛星接收器 ,工業無線通信設備
室內溫度偏差±1.5×10-6以下（后2回流）
溫度特性±0.5p×10-6,±2.5×10-6max.-40~+85℃
±0.5×10-6，±2.5×10-6max./-40~+85℃(Option）
電源電壓特性±0.2×10-6以下（VCC±5％）
負載變動特性±0.2×10-6以下(10kΩ,10pF的±10％)
隨著時間的推移±1.0×10-6 max./year變化
變頻調速控制靈敏度 -變頻控制極性

溫補晶振,石英晶體振蕩器,DSB221SDN晶振,DSB321SDN,GPS模塊晶振1XXB26000MAA，產品具有高低溫度穩定性:頻率精度高0.5 PPM~1.0 PPM,工作溫度范圍: - 40℃~+85℃,電源電壓:1.8V~3.0V之間可供選擇,產品本身具有溫度補償功能，在惡劣的環境下均能保持高精度的頻率溫差，世界上最薄的溫補晶振封裝,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS模塊全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛等要求。

溫補晶振		DSB221SDN (TCXO)
出力周波數範囲		9.6MHz，16.368MHz，16.369MHz，26MHz，52MHz
標準周波數		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電圧範囲		+1.68+3.5V
電源電圧（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消費電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
スタンバイ時電流		-
出力電圧		0.8Vp-p min.（f≦52MHz）（クリップドサイン波/DC-coupled）
出力負荷		10kΩ//10pF
周波數安定度	常溫偏差	±1.5×10^-6max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6max./-30+85℃ ±0.5×10^-6,±2.5×10^-6max./-40+85℃（Option）
	電源電圧特性	±0.2×10^-6max.（V_CC±5%）
	負荷変動特性	±0.2×10^-6max.（10kΩ//10pF±10%）
	経時変化	±1.0×10^-6max./year
周波數制御	制御感度	-
周波數制御	周波數制御極性	-
起動時間		2.0ms max.
出力イネーブル時間		-
位相ノイズ Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz		[f≦26MHz] -115dBc/Hz -135dBc/Hz -150dBc/Hz -155dBc/Hz	[26MHz＜f≦40MHz] -110dBc/Hz -135dBc/Hz -150dBc/Hz -155dBc/Hz	[40MHz＜f≦52MHz] -105dBc/Hz -130dBc/Hz -145dBc/Hz -150dBc/Hz
梱包単位		2000pcs./reel（φ180）

石英晶振關于超聲波清洗：

石英晶振關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.

由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.

若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
〈溫補晶振〉

當施加過多的電壓被施加到晶體諧振器,其性能可能會受到影響或晶體空白可能會損壞.處理該產品時,使用該產品內的規格.負電阻確定電路振蕩的諧振腔的公差余量.我們建議的負電阻至少五倍標準的應用標準系列電阻,至少十倍的標準系列電阻汽車和安全應用.

〈KDS晶振〉

沒有用于石英晶體振蕩器的內部電路.防止鎖存現象或靜電的注意.一些晶體振蕩器沒有內部連接旁路電容器.使用本產品時,使用一個電容器具有良好的μF 0.01 VDD和GND之間的高頻率特性（如陶瓷芯片電容器）連接在盡可能短的距離.對于細節,是指每一個產品的規格.

大真空針對溫補晶振產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.

社會責任

大真空貼片晶振組有助于創建一個通過環境保護活動逐步發展中社會與環境的和諧.

遵守法律和監管要求

大真空貼片晶振觀察法規和監管要求,從事環保產品的開發.
