首頁歐美晶振Abracon晶振,有源晶振,ASEV石英振蕩子

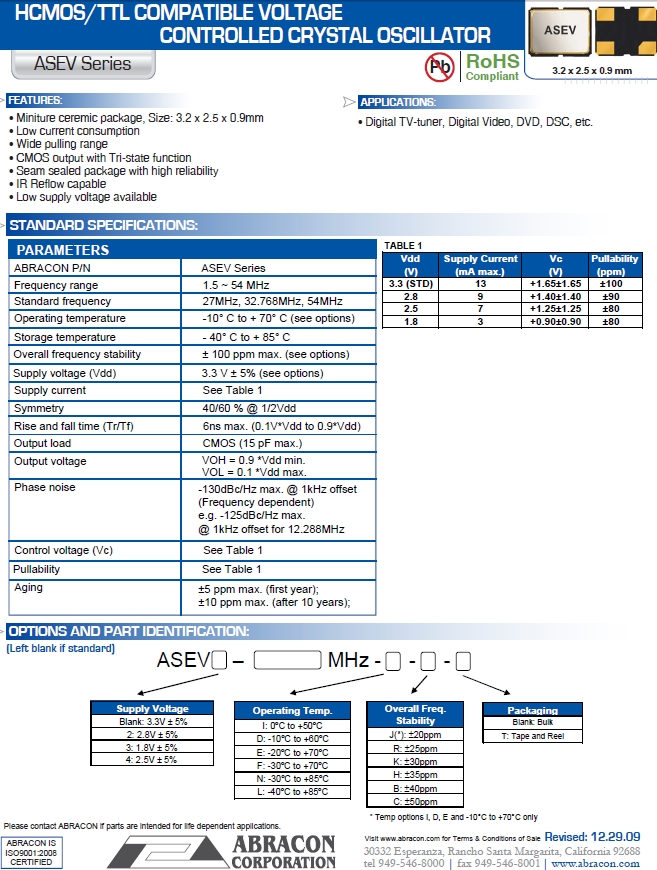

Abracon晶振,有源晶振,ASEV石英振蕩子

編號：89717925
頻率：1.5~54MHz
尺寸：3.2*2.5*0.9mm

小型表面貼片晶振型,是常用的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應1.5MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接...

　　Abracon晶振,有源晶振,ASEV石英振蕩子.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性.

　　石英晶體振蕩器高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

　　Abraconllc晶振集團已通過iso9001:2008認證,在加州和伊利諾斯州擁有設計和應用工程資源;在得克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭和德國的銷售辦事處,主要生產銷售石英晶振,石英晶體,貼片晶振,石英晶體振蕩器,有源晶振等.

晶振項目	符號	產品規格
標稱頻率	f_nom	1.5~54MHz
頻率公差	ppm	±100ppm
輸出條件		CMOS
電源電壓	Vcc	+3.3V
負載電容	CL	15pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	−10ºC to +70ºC
儲藏溫度	T_stg	−40ºC to +85ºC

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發3225mm有源晶振功能失常或擊穿的閉門或影響實際的晶振參數及晶振精度.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近高精度晶振的地方(在20mm范圍之間).

　　在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

　　自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.

　　加熱包裝材料至+150°C以上會破壞產品特性或損害振蕩器.如需在+150°C以上焊接晶振產品,建議使用SMD晶振.

　　在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

　　艾博康晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.

　　過去Abracon晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.

　　艾博康晶振集團將：不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.

　　艾博康晶振通過追求以QMEMS技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
