首頁歐美晶振Golledge晶振,溫補振蕩器,GTXO-163T石英振蕩子

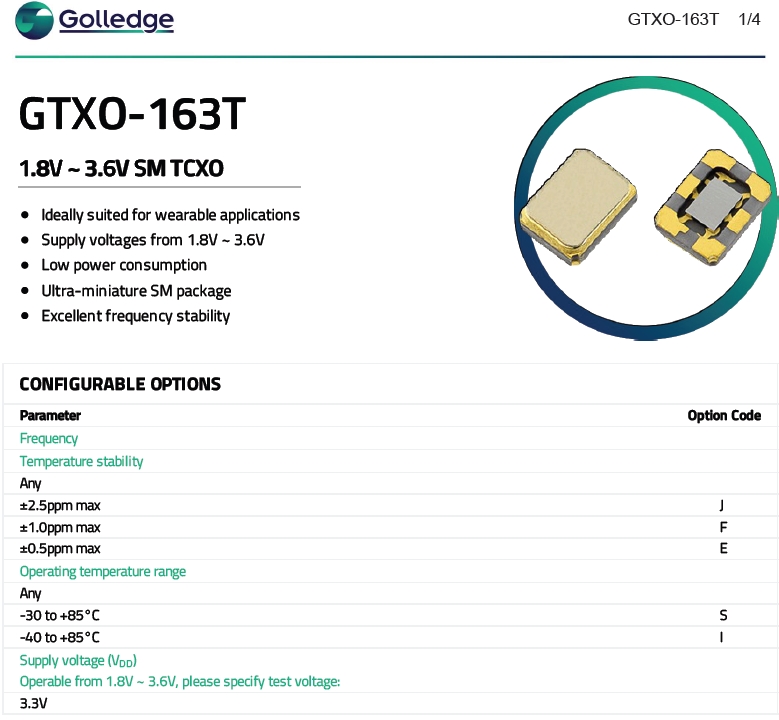

Golledge晶振,溫補振蕩器,GTXO-163T石英振蕩子

編號：62517039
頻率：16~52MHz

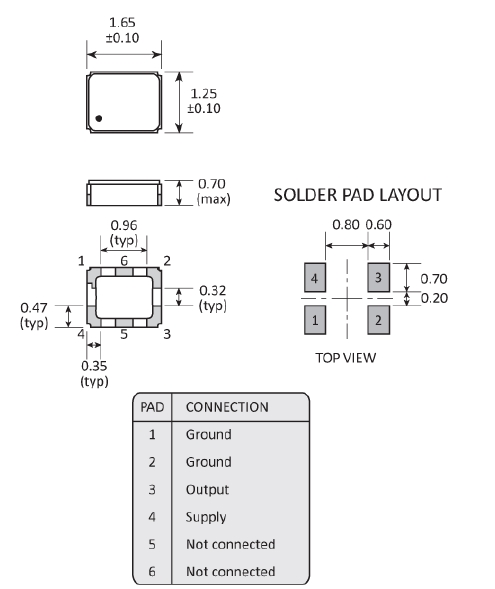

尺寸：1.65*1.25*0.70mm

小體積貼片1612mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

　　Golledge晶振,溫補振蕩器,GTXO-163T石英振蕩子.小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

　　晶振高精密點膠技術:石英晶振晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內.將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號.

　　高利奇晶振公司是全球電子工業生產頻率控制產品的主要供應商.所生產的產品范圍包括:石英晶體振蕩器,實時時鐘,溫補晶振,壓控晶振,溫控晶振,水晶過濾器,(表面聲波)設備等.產品廣泛應用于電子工業,包括電信、衛星、微處理器、航空航天、汽車、儀表和醫療應用.高利奇晶振的理念始終是以產品質量和服務的一致性為基礎的.多年來,我們一直努力保持我們的晶振,石英晶振,有源晶振,壓控振蕩器在頻率控制市場的最前沿.我們非常重視與我們的生產伙伴建立的關系,每一個都精心挑選,以滿足他們對客戶服務和產品質量標準的承諾.

晶振項目	符號	產品規格
標稱頻率	f_nom	16~52MHz
頻率穩定度	ppm	±2.5,±1.0,±0.5ppm
輸出條件		Clipped sine
電源電壓	Vcc	+3.3V
負載電容	CL	10pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	-30 to +85°C -40 to+85℃
儲藏溫度	T_stg	−40ºC to +85ºC

　　在一個不同擴張系數電路板(環氧玻璃)上焊接SMD晶振產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

　　自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.

　　加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶振產品,建議使用SMD晶振.

　　在更高或更低溫度或高濕度環境下長時間保存進口貼片晶振產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

抗沖擊

　　進口石英晶體振蕩器可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.

輻射

　　暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.

化學制劑/pH值環境

　　請勿在PH值范圍可能導致腐蝕或溶解TCXO晶振或包裝材料的環境下使用或儲藏這些產品.

　　高利奇晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.

　　消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.

　　對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.

　　Golledge晶振集團減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.

　　創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
