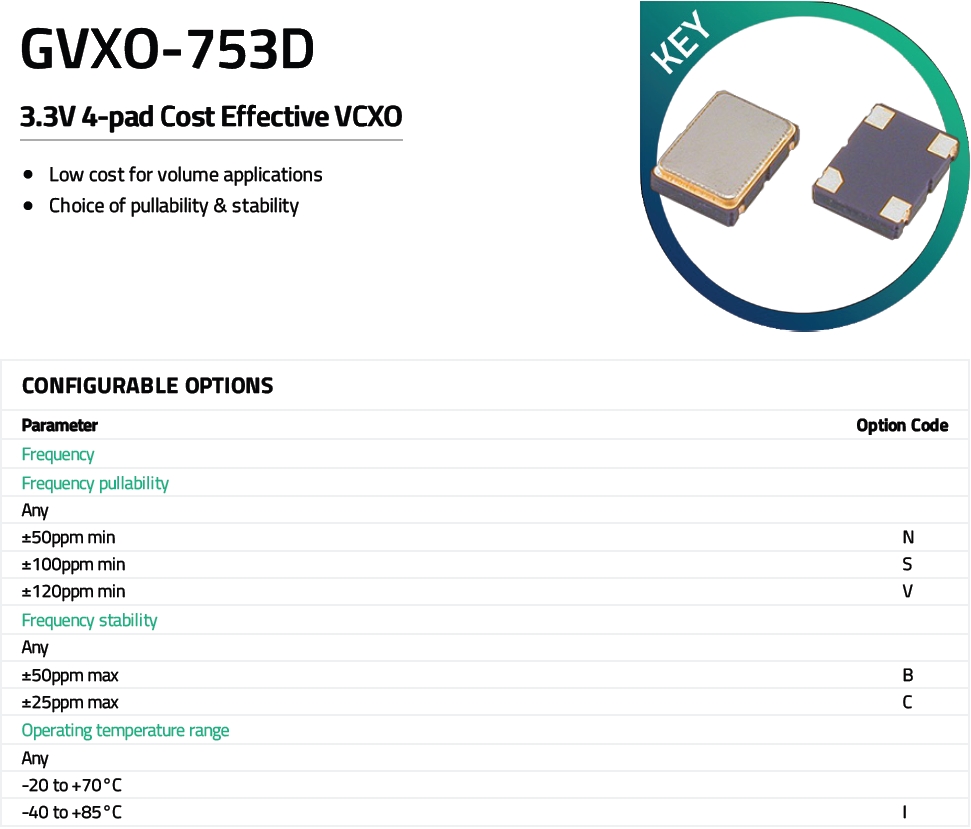

Goliedge晶振,SMD晶振,GVXO-753D石英振蕩器

編號：49932299
頻率：1.5~54MHz

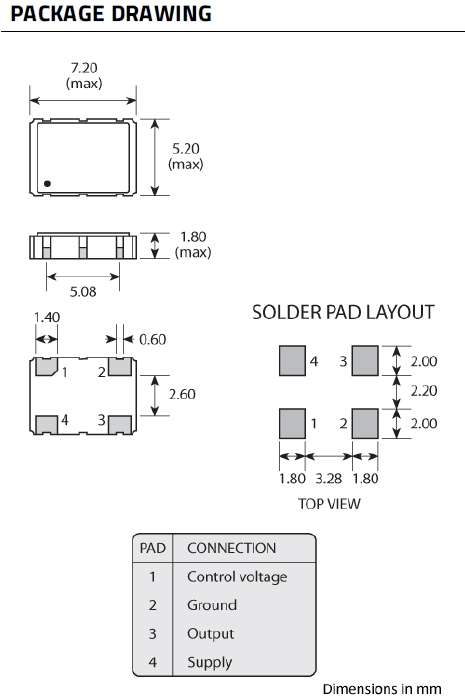

尺寸：7.2*5.2*1.8mm

7050mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,小型,質地輕....

　　Goliedge晶振,SMD晶振,GVXO-753D石英振蕩器.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.

　　貼片晶振晶片邊緣處理技術:壓控晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

　　高利奇晶振公司是全球電子工業生產頻率控制產品的主要供應商.所生產的產品范圍包括:石英晶體振蕩器,實時時鐘,溫補晶振,壓控晶振,溫控晶振,水晶過濾器,(表面聲波)設備等.產品廣泛應用于電子工業,包括電信、衛星、微處理器、航空航天、汽車、儀表和醫療應用.我們能夠支持客戶最復雜和最苛刻的需求.讓我們有別于其他石英晶振晶體供應商是我們的員工的經驗和能力.我們的業務團隊是行業中經驗最豐富、知識最豐富的團隊之一,能夠為客戶提供友好、專業的建議和高效的服務.

晶振項目	符號	產品規格
標稱頻率	f_nom	1.5~54MHz
頻率穩定度	ppm	±25,±50ppm
輸出條件		CMOS
電源電壓	Vcc	+3.3V
負載電容	CL	15pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	-20℃ to+70℃ -40℃ to+85℃
儲藏溫度	T_stg	−40ºC to +85ºC

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發7050mm壓控晶體振蕩器功能失?；驌舸┑拈]門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致7050mm振蕩器非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

　　重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

　　進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

　　不建議從中間電位和/或極快速通電,否則會導致SMD晶振無法產生振蕩和/或非正常工作.
