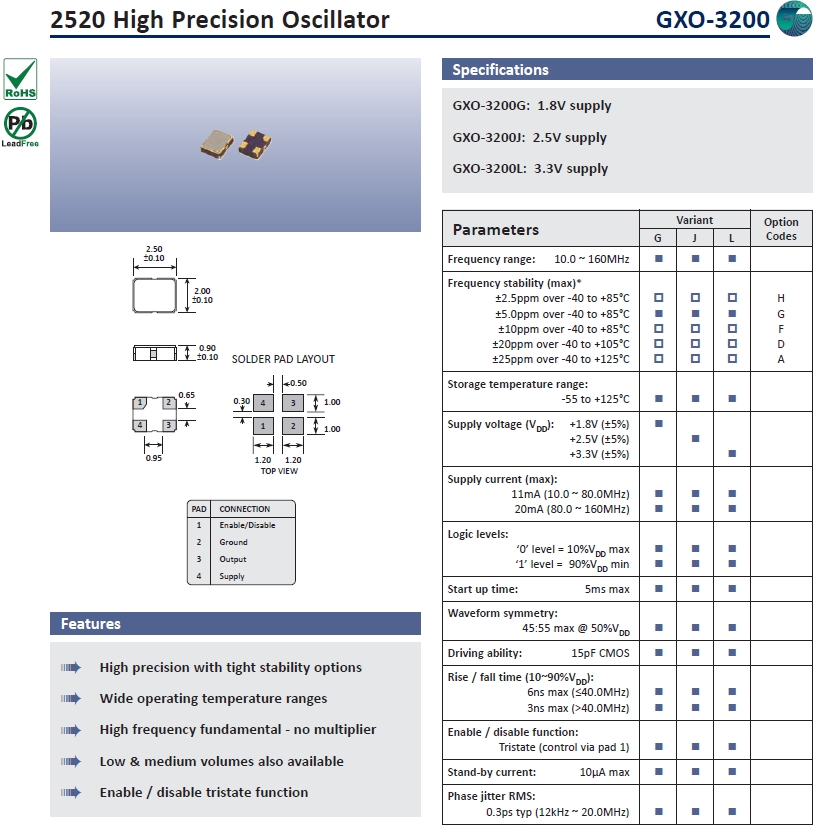

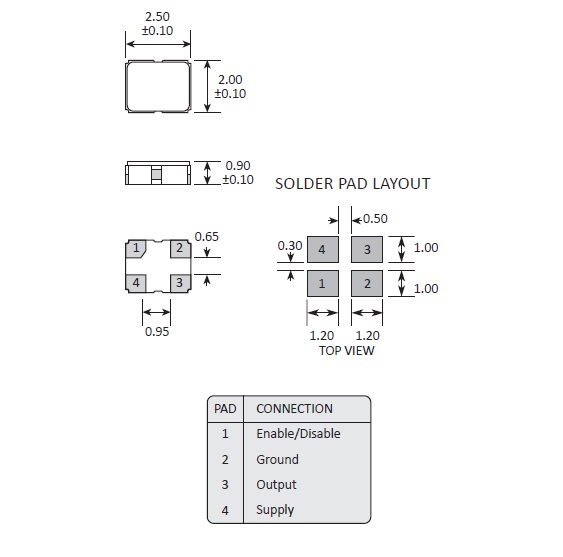

Golledge晶體,高利奇晶振,GXO-3200水晶振蕩子.小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——高精度晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

高利奇晶振公司專業和高效的方法使之成為世界上許多領先的電子oem和CEMs的首選供應商.專用IT人員確保操作得到最高質量和安全系統的支持.高利奇是英國增長最快的壓電石英晶體元器件、壓電石英晶體、有源晶體頻率產品供應商.一直致力于晶振精度等性能優化工作,我們在競爭市場上的持續成功是對我們產品質量和卓越服務的敬意.電子和技術相關產業正在迅速發展.在技術進步和商業世界的發展中,高利奇有足夠的資源和靈活性來支持客戶的需求.

晶振項目 | 符號 | 產品規格 |
---|---|---|
標稱頻率 | f_nom | 10~160MHz |
頻率公差 | ppm | ±2.5,±5,±10,±20±25ppm |
輸出條件 | CMOS | |
電源電壓 | Vcc | +1.8V,+2.5V,+3.3V |
負載電容 | CL | 15pF |
串聯電阻(ESR) | R1 | 70kΩ Max. |
絕對最大驅動電平 | DLmax. | 0.5μW Max. |
驅動電平 | DL | 0.1μW typ. |
并聯電容 | C 0 | 1.0pF typ. |
頻率老齡化 | f_age | ±3x 10-6/Year |
工作溫度 | T_use |
-40℃ to+85℃ -40℃ to+105℃ -40℃ to+125℃ |
儲藏溫度 | T_stg | −55ºC to +125ºC |



噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發2520mm振蕩器功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
抗沖擊
CMOS輸出晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.
輻射
暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致石英晶體振蕩器所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
.


Golledge石英晶振堅持在發展中保護、在保護中發展,積極探索環境保護新道路,切實解決影響科學發展和損害群眾健康的突出環境問題,全面開創環境保護工作新局面.
充分認識加強環境保護工作的重要性和緊迫性,把環境保護擺在更加重要的戰略位置,以對國家、對民族、對子孫后代高度負責的精神,切實做好環境保護工作,推動經濟社會全面協調可持續發展.
高利奇晶振公司提供從材料的選定到廢棄過程中考慮環境質量的產品.加強制度建設,深化環境監管,向環境污染宣戰,促進經濟與環境協調發展.
積極參與公司內部活動和地區環境改善活動,為社會做出貢獻,實現公司的社會責任.實施公司內部環境培訓和訓練,推進防污染和環保活動.遵守國內外法律,遵守與客戶和地區的約定事項,與日常業務相融合,努力開展繼續改善環境的工作.
創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品;并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
