首頁歐美晶振Golledge晶體,Golledge Crystal,GXO-3300石英振蕩子

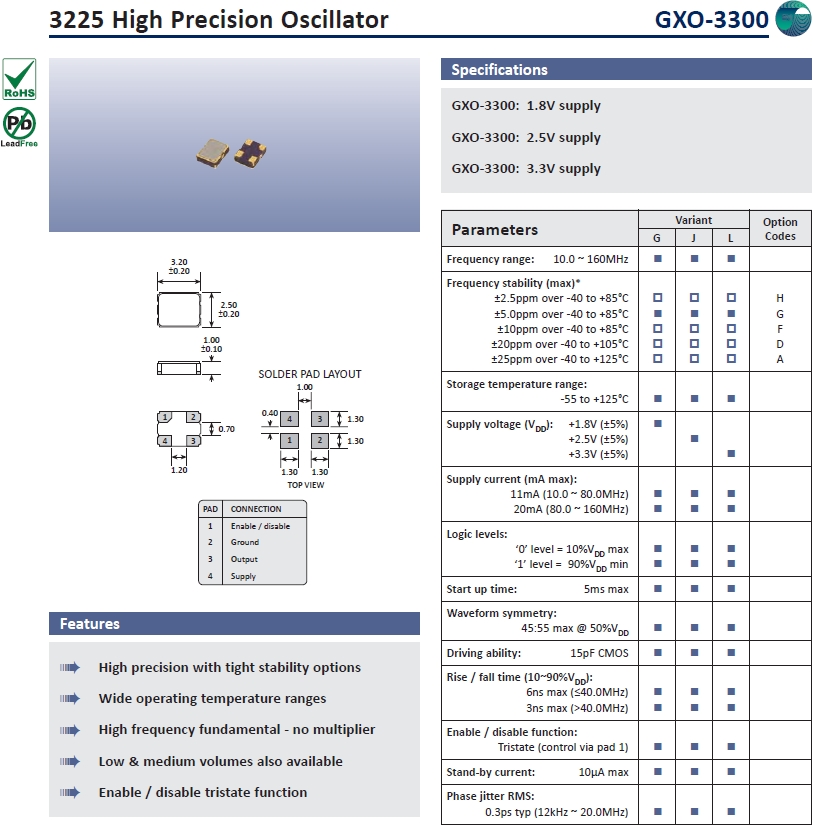

Golledge晶體,Golledge Crystal,GXO-3300石英振蕩子

編號：19531935
頻率：10~160MHz

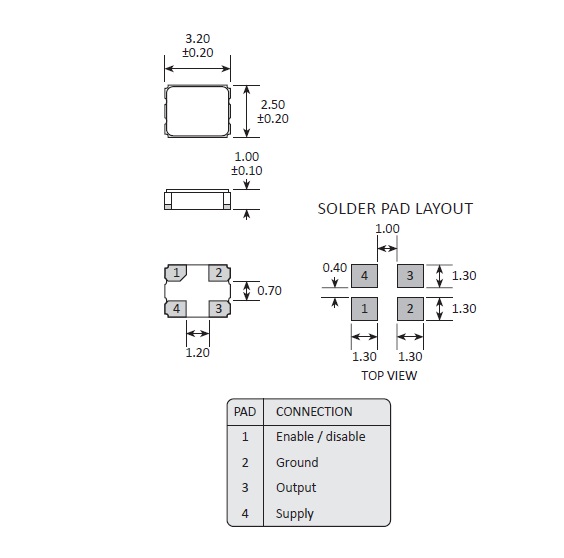

尺寸：3.2*2.5*1.0mm

3225mm體積非常小的貼片晶振器件,是民用小型無線數碼產品的俱佳選擇,小體積的晶振被廣泛應用到,手機藍牙,衛星定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品較好的選擇...

　　Golledge晶體,Golledge Crystal,GXO-3300石英振蕩子.3225mm體積貼片晶振適用于消費電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性適合用于汽車電子部件,晶體在嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200認證.

　　石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

　　高利奇晶振的理念始終是以產品質量和服務的一致性為基礎的.多年來,我們一直努力保持我們的晶振,石英晶振,有源晶振,壓控振蕩器在頻率控制市場的最前沿.我們非常重視與我們的生產伙伴建立的關系,每一個都精心挑選,以滿足他們對客戶服務和產品質量標準的承諾.所生產的產品范圍包括:石英晶體,振蕩器,實時時鐘音叉晶振,溫補晶振,壓控晶振,溫控晶振,水晶過濾器,(表面聲波)設備等.

晶振項目	符號	產品規格
標稱頻率	f_nom	10~160MHz
頻率公差	ppm	±2.5,±5,±10,±20±25ppm
輸出條件		CMOS
電源電壓	Vcc	+1.8V,+2.5V,+3.3V
負載電容	CL	15pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	-40℃ to+85℃ -40℃ to+105℃ -40℃ to+125℃
儲藏溫度	T_stg	−55ºC to +125ºC

粘合劑

　　請勿使用可能導致3225mm石英晶體振蕩器所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)

鹵化合物

　　請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

靜電

　　過高的靜電可能會損壞石英晶體振蕩器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

　　重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

　　進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

　　不建議從中間電位和/或極快速通電,否則會導致3225mm有源晶振無法產生振蕩和/或非正常工作.

　　對員工進行環境保護知識培訓,提高其環境意識,建立環境職責,自覺改進、預防對環境的負面影響.在對石英晶振,貼片晶振,壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)壓電石英晶振元器件的全過程中努力節能降耗,實現資源消耗最小化.對產生環境影響的活動做出及時反應,并對可能產生環境負面影響的活動做出預防.

　　高利奇晶振集團減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.

　　保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的石英晶振,晶體振蕩器,石英晶體振蕩器等產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
