石英晶體振蕩器
- 編號：75199239
- 頻率：26.000MHz
- 尺寸：5.0x3.2mm
T56-J57-CS-LG-26MHz-E,5032mm,Greenray溫補晶振
T56-J57-CS-LG-26MHz-E,5032mm,Greenray溫補晶振,T56,航空電子晶振，美國進口晶振，Greenray格林雷晶振，T56系列晶振，編碼為：T56-J57-CS-LG-26MHz-E，頻率為：26.000MHz，小體積晶振尺寸為5.0x3.2mm封裝，8墊腳貼片...
T56-J57-CS-LG-26MHz-E,5032mm,Greenray溫補晶振,T56,航空電子晶振，美國進口晶振，Greenray格林雷晶振，T56系列晶振，編碼為：T56-J57-CS-LG-26MHz-E，頻率為：26.000MHz，小體積晶振尺寸為5.0x3.2mm封裝，8墊腳貼片晶振，TCXO溫補晶體振蕩器，溫補晶振，石英晶體振蕩器，石英晶振，有源晶振，耐高溫晶振，格林雷工業的T56系列TCXO已被開發為參考振蕩器，用于需要低功率牽引，緊密穩定在軍事溫度范圍，和緊湊的足跡。寬溫度范圍-55°C至+125°C，± 1ppm超過−55°C到+125°C，優秀的長期老化< 4ppm超過10年，低加速度靈敏度< 3x10-10/g，T56系列有源晶振具有超小型，輕薄型，低抖動，低功耗，低電源電壓，低相位噪聲，低電平等特點。應用于：電信，高沖擊波電子，移動無線電移動儀器，機載通信，無線通信，微波接收機，車載導航，航空電子，車載晶振，GPS定位系統等應用。

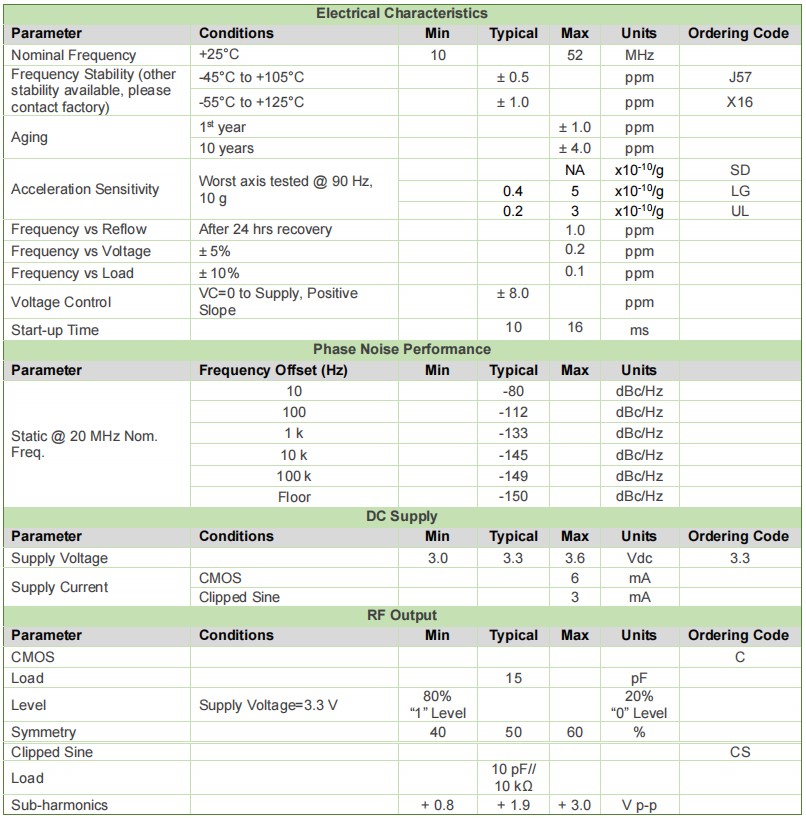

T56-J57-CS-LG-26MHz-E,5032mm,Greenray溫補晶振,T56,航空電子晶振,參數表
| Parameter | Conditions | Min | Typical | Max | Units | Ordering Code | |||||||||||
| Nominal Frequency | +25°C | 26 | MHz | ||||||||||||||
|
Frequency Stability (other stability available, please contact factory) |
-45°C to +105°C | ± 0.5 | ppm | J57 | |||||||||||||
| -55°C to +125°C | ± 1.0 | ppm | X16 | ||||||||||||||
| Aging | 1st year | ± 1.0 | ppm | ||||||||||||||
| 10 years | ± 4.0 | ppm | |||||||||||||||
| Acceleration Sensitivity |
Worst axis tested @ 90Hz 10 g |
NA | x10-10/g | SD | |||||||||||||
| 0.4 | 5 | x10-10/g | LG | ||||||||||||||
| 0.2 | 3 | x10-10/g | UL | ||||||||||||||
| Frequency vs Reflow | After 24 hrs recovery | 1.0 | ppm | ||||||||||||||
| Frequency vs Voltage | ± 5% | 0.2 | ppm | ||||||||||||||
| Frequency vs Load | ± 10% | 0.1 | ppm | ||||||||||||||
| Voltage Control |
VC=0 to Supply, Positive Slope |
± 8.0 | ppm | ||||||||||||||
| Start-up Time | 10 | 16 | ms | ||||||||||||||
| Phase Noise Performance | |||||||||||||||||
| Parameter | Frequency Offset (Hz) | Min | Typical | Max | Units | ||||||||||||
|
Static @ 20 MHz Nom. Freq. |
10 | -80 | dBc/Hz | ||||||||||||||
| 100 | -112 | dBc/Hz | |||||||||||||||
| 1 k | -133 | dBc/Hz | |||||||||||||||
| 10 k | -145 | dBc/Hz | |||||||||||||||
| 100 k | -149 | dBc/Hz | |||||||||||||||
| Floor | -150 | dBc/Hz | |||||||||||||||
| DC Supply | |||||||||||||||||
| Parameter | Conditions | Min | Typical | Max | Units | Ordering Code | |||||||||||
| Supply Voltage | 3.0 | 3.3 | 3.6 | Vdc | 3.3 | ||||||||||||
| Supply Current | CMOS | 6 | mA | ||||||||||||||
| Clipped Sine | 3 | mA | |||||||||||||||
| RF Output | |||||||||||||||||
| Parameter | Conditions | Min | Typical | Max | Units | Ordering Code | |||||||||||
| CMOS | C | ||||||||||||||||
| Load | 15 | pF | |||||||||||||||
| Level | Supply Voltage=3.3 V |
80% “1” Level |
20% “0” Level |
||||||||||||||
| Symmetry | 40 | 50 | 60 | % | |||||||||||||
| Clipped Sine | CS | ||||||||||||||||
| Load |
10 pF// 10 kΩ |
||||||||||||||||
| Sub-harmonics | + 0.8 | + 1.9 | + 3.0 | V p-p | |||||||||||||

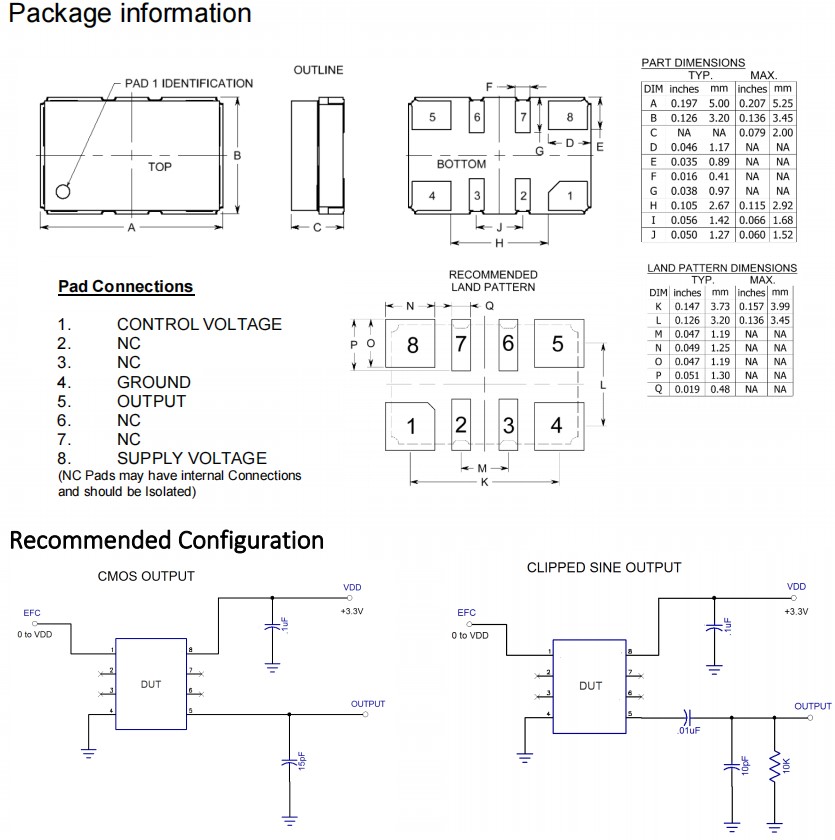

T56-J57-CS-LG-26MHz-E,5032mm,Greenray溫補晶振,T56,航空電子晶振,尺寸圖

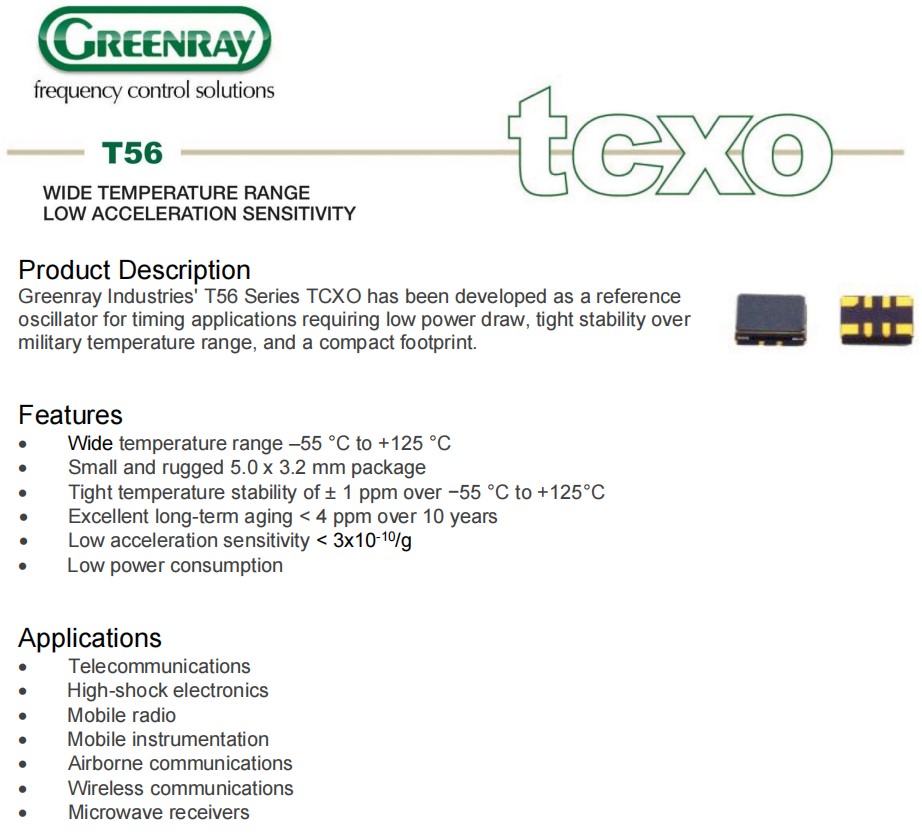

T56-J57-CS-LG-26MHz-E,5032mm,Greenray溫補晶振,T56,航空電子晶振
產品特點：
寬溫度范圍–55°C至+125°C
小巧耐用的5.0 x 3.2毫米封裝石英晶振
在−55°C至+125°C范圍內，溫度穩定性為±1 ppm
10年內長期老化<4 ppm
低加速度靈敏度<3x10-10/g
低功耗
應用程序：
電信
高沖擊電子設備
移動收音機
移動儀器
機載通信
無線通信
微波接收器
