ITTI晶振,C2K有源晶振,C2KC20-32.768-15-3.3V晶振

編號：62039539
頻率：32.768KHZ
尺寸：2.5*2.0mm

ITTI晶振,C2K有源晶振,C2KC20-32.768-15-3.3V晶振，有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15A以下...

　 ITTI晶振,C2K有源晶振,C2KC20-32.768-15-3.3V晶振，有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要..

　 ITTI晶振,C2K有源晶振,C2KC20-32.768-15-3.3V晶振，貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

　　 ITTI晶振,C2K有源晶振,C2KC20-32.768-15-3.3V晶振，為了進一步說明這一點，ITTI通過其工程，質量和生產知識以及專業知識來確定哪個工廠具有生產特定產品的基本優勢。反過來，通過與各自工廠的廣泛努力，ITTI晶振的工程師與工廠的人員一起能夠微調專用工廠的生產和時間表，以確保低成本及時的高質量生產率，從而為您，我們的客戶提供世界一流的產品。

這只是ITTI故事的一部分，另一個激動人心的方面是我們的自定義功能。在許多情況下，現成的產品根本無法按照您的期望執行系統中的給定任務，并且現有產品的調整就足夠了，或者可能需要完整的定制部件。這是ITTI擅長的地方。我們的工程和制造人員會仔細檢查您的要求，并為您的應用提供最具成本效益的貼片晶振解決方案，就像我們使用標準產品一樣。無論多么簡單或復雜，您的確切要求就是我們的挑戰。

ITTI是石英行業令人興奮的新面孔。盡管如此，我們希望有機會贏得您作為戰略供應商之一的稱號。

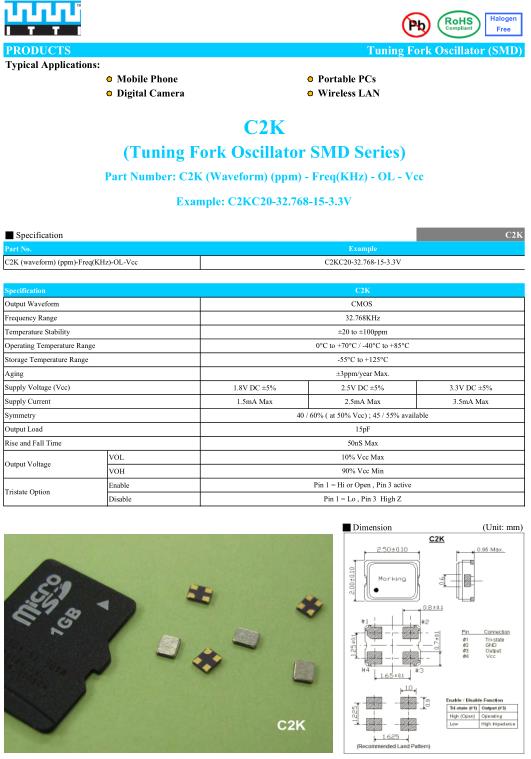

Specification		C2K
Output Waveform		CMOS
Frequency Range		32.768KHz
Tolerance at 25°C		±20 to ±100ppm
Operating Temperature Range		0°C to +70°C / -40°C to +85°C
Storage Temperature Range		-55°C to +125°C
Supply Voltage (Vcc)		1.8V DC ±5%	2.5V DC ±5%	3.3V DC ±5%
Supply Current		1.5mA Max	2.5mA Max	3.5mA Max
Symmetry		40 / 60% ( at 50% Vcc) ; 45 / 55% available
Output Load		15pF
Rise and Fall Time		50nS Max
Output Voltage	VOL	10% Vcc Max
	VOH	90% Vcc Min

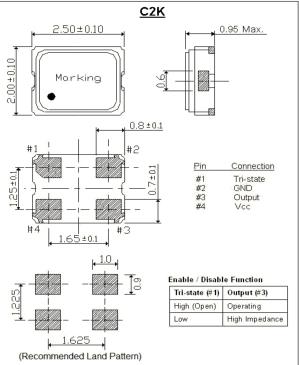

Tristate Option	Enable	Pin 1 = Hi or Open , Pin 3 active
	Disable	Pin 1 = Lo , Pin 3 High Z

激勵功率

在晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）.

負極電阻

除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

抗沖擊

抗沖擊是指歐美晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響. ITTI晶振,C2K有源晶振,C2KC20-32.768-15-3.3V晶振.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英貼片晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度:

溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
