首頁歐美晶振 PDI晶振TC23-3T,100MHz,PDI晶振,高可靠性晶振,有源晶振

TC23-3T,100MHz,PDI晶振,高可靠性晶振,有源晶振

編號：66785919
頻率：100MHz
尺寸：20.75x20.75mm

TC23-3T,100MHz,PDI晶振,高可靠性晶振,有源晶振,溫補晶體振蕩器,通孔晶振，美國進口晶振，PDI晶振，型號：TC23-3T系列，頻率：100.000MHz，尺寸：20.75x20.75mm，通孔晶振，溫補晶振，溫補晶體振蕩器（TCXO），有源晶...

TC23-3T,100MHz,PDI晶振,高可靠性晶振,有源晶振,溫補晶體振蕩器,通孔晶振，美國進口晶振，PDI晶振，型號：TC23-3T系列，頻率：100.000MHz，尺寸：20.75x20.75mm，通孔晶振，溫補晶振，溫補晶體振蕩器（TCXO），有源晶振，石英晶體振蕩器，TC23-3系列提供了一系列的高頻，溫度補償?shù)木w振蕩器，封裝在一個強大的，高可靠性的外殼。輸出被直接匹配到50Ω。和該系列提供了一流的性能和精度的選擇，電壓控制或機械調整。具有小體積，低抖動，低功耗，低相位噪聲，低電平，低電源電壓，高精度，高性能，高可靠性等特點。應用程序：衛(wèi)星導航晶振，電信應用晶振，基站晶振，測試系統(tǒng)晶振，儀器儀表晶振等應用。

TC23-3T,100MHz,PDI晶振,高可靠性晶振,有源晶振,溫補晶體振蕩器,通孔晶振，產品特點：

•通孔組件

•50Ω終端

•密封包裝

•400MHz工作頻率

TC23-3T,100MHz,PDI晶振,高可靠性晶振,有源晶振,溫補晶體振蕩器,通孔晶振,參數(shù)表

PARAMETER	MINIMUM	MAXIMUM	UNITS
NOMINAL FREQUENCY (Fo)		100	MHz
CALIBRATION TOLERANCE	-1	1	ppm
FREQUENCY STABILITY			ppm
Over Temperature Range (See Note 2)	-1	1
Ageing (per year at +25°C)	-1	1
Over Supply Voltage Variation (Vcc = +5.0V ±5.0%)	-0.3	0.3
OPERATING TEMPERATURE RANGE (See Note 2)	0	50	°C
STORAGE TEMPERATURE RANGE	-40	85	°C
SUPPLY VOLTAGE (Vcc) (See Note 2)	2.85	3.15	V
SUPPLY CURRENT (Dependant upon nominal frequency)	10	30	mA
OUTPUT WAVEFORM A.C. COUPLED SINEWAVE
Amplitude	0	5	dBm
Harmonic Distortion		-15	dBc
Sub-harmonic Distortion		-30	dBc
Spurious		-65	dBc
FREQUENCY ADJUSTMENT (Internal trimmer) (Order Code TC23-5T)	±2.0		ppm
VOLTAGE CONTROL +2.5V ±2.0V (Order Code TC23-5V)	±5		ppm

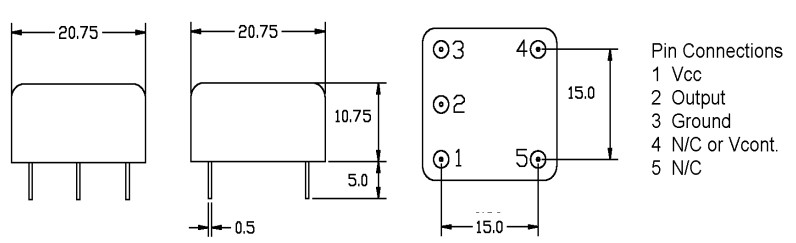

TC23-3T,100MHz,PDI晶振,高可靠性晶振,有源晶振,溫補晶體振蕩器,通孔晶振,尺寸圖
