首頁歐美晶振 Q-Tech晶振QTCT2303S1T-12.288000,3225mm,Q-Tech低抖動晶振,12.288MHz

QTCT2303S1T-12.288000,3225mm,Q-Tech低抖動晶振,12.288MHz

編號：63458443
頻率：12.288MHz
尺寸：3.2x2.5mm

QTCT2303S1T-12.288000,3225mm,Q-Tech低抖動晶振,12.288MHz,QTCT230,航空電子晶振，美國進口晶振，Q-Tech晶振，型號：QTCT230系列，編碼為：QTCT2303S1T-12.288000，電壓：+3.3V，頻率穩定性：1ppm，工作穩定范圍：-4...

QTCT2303S1T-12.288000,3225mm,Q-Tech低抖動晶振,12.288MHz,QTCT230,航空電子晶振，美國進口晶振，Q-Tech晶振，型號：QTCT230系列，編碼為：QTCT2303S1T-12.288000，電壓：+3.3V，頻率穩定性：±1ppm，工作穩定范圍：-40℃至+85℃，頻率為：12.288000MHz，小體積晶振尺寸：3.2x2.5x0.9mm，TCXO溫補晶體振蕩器，石英晶振，四腳貼片晶振，石英晶體振蕩器，有源晶振，溫補晶振。Q-Tech的表面安裝QTCT230振蕩器由一個IC 3.3Vdc TCXO內置在一個低輪廓陶瓷封裝和鍍金接觸墊。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低電平，低損耗等特點。應用程序：儀器設備晶振，導航晶振，航空電子晶振，以太網/SynchE，基站，全球定位系統（GPS），便攜式收音機等。
QTCT2303S1T-12.288000,3225mm,Q-Tech低抖動晶振,12.288MHz,QTCT230,航空電子晶振,產品特點：

ECCN:EAR99

頻率范圍從10.000000MHz到45.000000MHz

占地面積：3.2x2.5x0.9mm貼片石英晶振

削波正弦邏輯，2.8、3.0、3.3Vdc電源

工作溫度-40ºC至+85ºC可用

可選自由調節，密封陶瓷包裝

根據MIL-PRF-55310進行的3級軍事篩選測試

設備可用，磁帶和卷軸包裝

無鉛，符合RoHS，VCTCXO選項

QTCT2303S1T-12.288000,3225mm,Q-Tech低抖動晶振,12.288MHz,QTCT230,航空電子晶振,參數表

Parameters	QTCT230
Output frequency range (Fo)	12.288000MHz
Logic	Clipped Sine
Supply voltage (Vdd)	2.8, 3.0, 3.3Vdc ± 5%
Supply current (Idd)	1.5 mA max. - < 20MHz
	2.0 mA max. - 20MHz ~ < 32MHz
	2.5 mA max. - 32MHz ~ ≤ 45MHz
VCO?Option (Tuning Range)	See Part Number on Page 1
Operating temperature (Topr)	See Part Number on Page 1
Storage temperature (Tsto)	-40ºC to + 85ºC
Start-up time (Tstup)	2ms max.
Output voltage (Voh/Vol)	Vop-p = 0.8V
Output Load	10k \|\| 10pF
Control Voltage to reach Pull Range	0.5V min. 2.5V max.
Control Voltage Impedance	500kΩ min.
Phase Noise typ. at 19.2MHz
10Hz	-91 dBc/Hz
100Hz	-116 dBc/Hz
1kHz	-137 dBc/Hz
10kHz	-149 dBc/Hz
100kHz	-150 dBc/Hz
Frequency Tolerance (Ftol) at 25ºC	±2.0ppm
Power Supply Stability ±5% (Fpwr)	±0.2ppm
Load Stability ±10% (Fload)	±0.2ppm
Aging	±1.0ppm 1st year

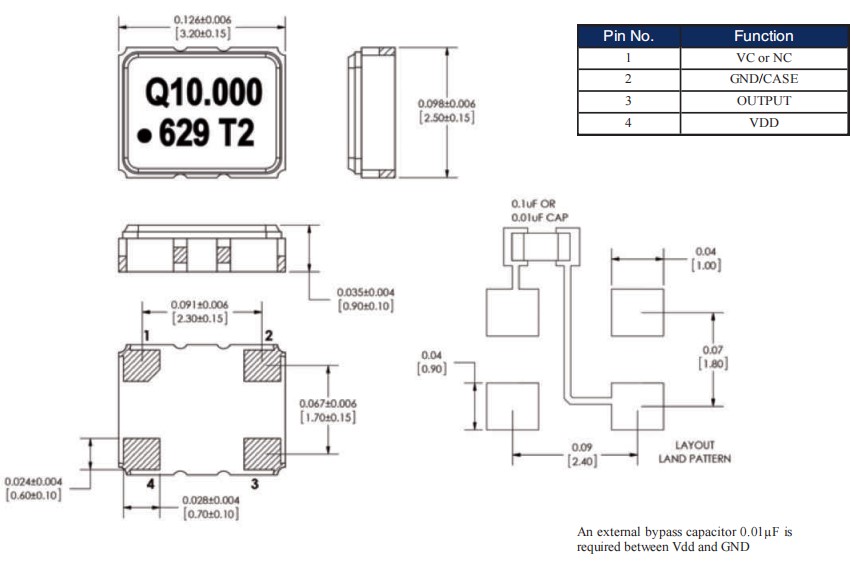

QTCT2303S1T-12.288000,3225mm,Q-Tech低抖動晶振,12.288MHz,QTCT230,航空電子晶振,尺寸圖
