美國SHINSUNG晶振,SX-22以太網專用晶振,SX-22-20-20HZ-20.000MHz-7pF晶振

編號：53908015
頻率：10~60MHZ

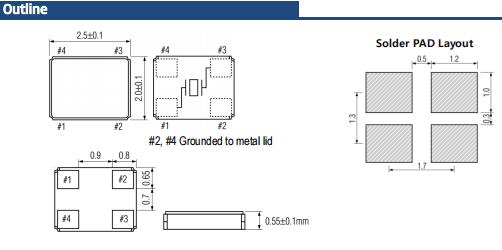

尺寸：2.5*2.0mm

美國SHINSUNG晶振,SX-22以太網專用晶振,SX-22-20-20HZ-20.000MHz-7pF晶振，小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼...

　 美國SHINSUNG晶振,SX-22以太網專用晶振,SX-22-20-20HZ-20.000MHz-7pF晶振，小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,SMD石英晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

　 美國SHINSUNG晶振,SX-22以太網專用晶振,SX-22-20-20HZ-20.000MHz-7pF晶振，貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

　　美國SHINSUNG晶振,SX-22以太網專用晶振,SX-22-20-20HZ-20.000MHz-7pF晶振，SHINSUNG晶振公司以顧客為中心，基于價值的管理，人類和諧的價值，我們認為我們的客戶是合作伙伴，并努力滿足并超越他們對質量，客戶服務和價值的要求我們是最新的Smd或通孔型晶體單元，時鐘OSC，TCXO，VCXO，MCF等，并提供高產品質量穩定，穩定性高。Shinsung SAW Electronics在新的加工和測試結構設備上的投資確保公司將繼續提供卓越的設計，并提供持續的新產品流，以滿足客戶在當前和未來的需求。我們將繼續追求質量管理，為客戶提供高品質石英晶振產品和服務.

type		SX - 22 SMD CRYSTAL	REMARK
frequency range		10.000 MHz ~ 60.000 MHz
frequency stability		± 10ppm ~ ± 100ppm
operating temperature		STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃
storage temperature		-55℃ ~ 125℃
drive level		100µw max
load capacitance		9 pF typical / series, 7 pF ~ 32 pF
shunt capacitance (Co)		5 pF max
equivalent series resistance	0.00 ~ 15.99 MHz	120 Ω max	fundamental
	15.00 ~ 19.99 MHz	110 Ω max	fundamental
	20.00 ~ 29.99 MHz	100 Ω max	fundamental
	30.00 ~ 60.00 MHz	50 Ω max	fundamental
aging		±3.0ppm max at +25℃ ±3℃ for first year
insulation resistance		500MΩ min @ 100V

激勵功率

在晶振上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）.

負極電阻

除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）.美國SHINSUNG晶振,SX-22以太網專用晶振,SX-22-20-20HZ-20.000MHz-7pF晶振.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

抗沖擊

抗沖擊是指歐美晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英貼片晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度:

溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

SHINSUNG晶振公司將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

美國SHINSUNG晶振,SX-22以太網專用晶振,SX-22-20-20HZ-20.000MHz-7pF晶振，SHINSUNG晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.

SHINSUNG晶振公司在“制造、使用、有效利用、再利用”這樣一個進口晶振晶體產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.

深圳市康華爾電子有限公司
SHENZHEN KONUAER ELECTRONICS CO.,LTD
電話：0755-27838351
手機：13823300879
Q Q：632862232
E-mail：konuaer@163.com
網址：http://m.cbjur26.cn
地址：廣東深圳市寶安寶安大道東95號浙商銀行大廈1905
