石英晶體振蕩器
- 編號：56035647
- 頻率：48.000MHz
- 尺寸：14.0x9.0mm
威爾威VCXO振蕩器,V29-T-48000X-C-B-B-3-R-X,VC29低功耗晶振
威爾威VCXO振蕩器,V29-T-48000X-C-B-B-3-R-X,VC29低功耗晶振，美國進口晶振，Wi2wi威爾威晶振，型號：VC29系列晶振，編碼為：V29-T-48000X-C-B-B-3-R-X，頻率為：48.000MHz，小體積晶振尺寸：14.0x9.1x4.7mm封裝，VCX...
威爾威VCXO振蕩器,V29-T-48000X-C-B-B-3-R-X,VC29低功耗晶振，美國進口晶振，Wi2wi威爾威晶振，型號：VC29系列晶振，編碼為：V29-T-48000X-C-B-B-3-R-X，頻率為：48.000MHz，小體積晶振尺寸：14.0x9.1x4.7mm封裝，VCXO振蕩器，壓控晶振，六腳貼片晶振，有源晶振，COMS晶振，壓控晶體振蕩器，石英晶振。VC29系列電壓控制晶體振蕩器（VCXO）確保在苛刻的情況下有精確的頻率。具有超低的相位噪聲，較低的抖動，和在高振動環境下的優異性能，這款VCXO提供了標準頻率和自定義頻率。為您的原型輸入需求、批量生產能力和有競爭力的價格提供快速周轉抽樣。石英晶體振蕩器，具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，高精度，高性能，高品質等特點。廣泛應用于：通訊設備、無線網絡，藍牙模塊，物聯網，儀器儀表、汽車電子，醫療設備，安防設備，數碼電子，智能家居等應用。

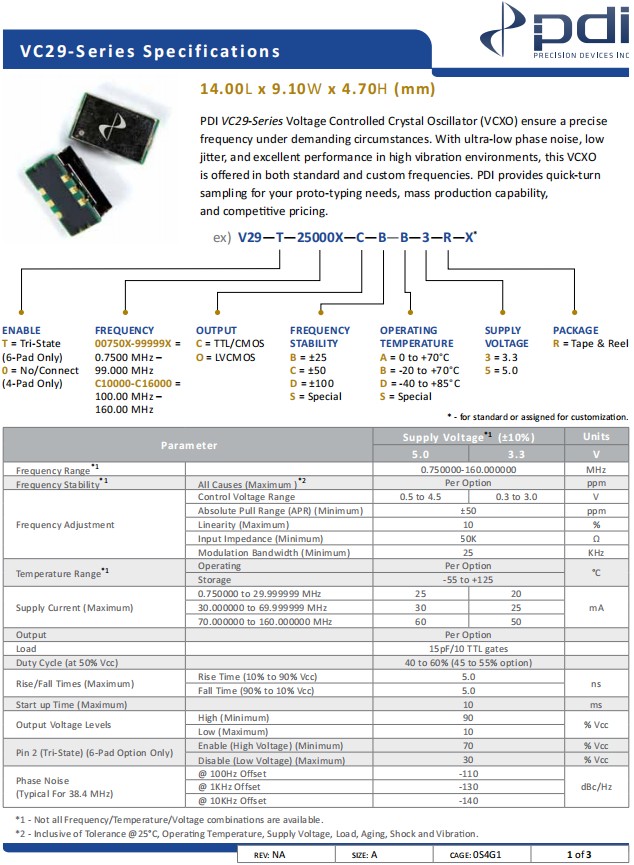

威爾威VCXO振蕩器,V29-T-48000X-C-B-B-3-R-X,VC29低功耗晶振,參數表
| Parameter | Supply Voltage*1 (±10%) | Units | ||
| 5 | 3.3 | V | ||
| Frequency Range*1 | 48.000 | MHz | ||
| Frequency Stability*1 | All Causes (Maximum )*2 | Per Option | ppm | |
| Frequency Adjustment | Control Voltage Range | 0.5 to 4.5 | 0.3 to 3.0 | V |
| Absolute Pull Range (APR) (Minimum) | ±50 | ppm | ||
| Linearity (Maximum) | 10 | % | ||
| Input Impedance (Minimum) | 50K | Ω | ||
| Modulation Bandwidth (Minimum) | 25 | KHz | ||
| Temperature Range*1 | Operating | Per Option | ||
| Storage | -55 to +125 | |||
| Supply Current (Maximum) | 0.750000 to 29.999999 MHz | 25 | 20 | |
| 30.000000 to 69.999999 MHz | 30 | 25 | mA | |
| 70.000000 to 160.000000 MHz | 60 | 50 | ||
| Output | Per Option | |||
| Load | 15pF/10 TTL gates | |||
| Duty Cycle (at 50% Vcc) | 40 to 60% (45 to 55% option) | |||
| Rise/Fall Times (Maximum) | Rise Time (10% to 90% Vcc) | 5 | ||
| Fall Time (90% to 10% Vcc) | 5 | |||
| Start up Time (Maximum) | 10 | ms | ||
| Output Voltage Levels | High (Minimum) | 90 | % Vcc | |
| Low (Maximum) | 10 | |||
|
Pin 2 (Tri-State)
(6-Pad Option Only)
|
Enable (High Voltage) (Minimum) | 70 | % Vcc | |
| Disable (Low Voltage) (Maximum) | 30 | % Vcc | ||
|
Phase Noise
(Typical For 38.4 MHz)
|
@ 100Hz Offset | -110 | ||
| @ 1KHz Offset | -130 | dBc/Hz | ||
| @ 10KHz Offset | -140 | |||

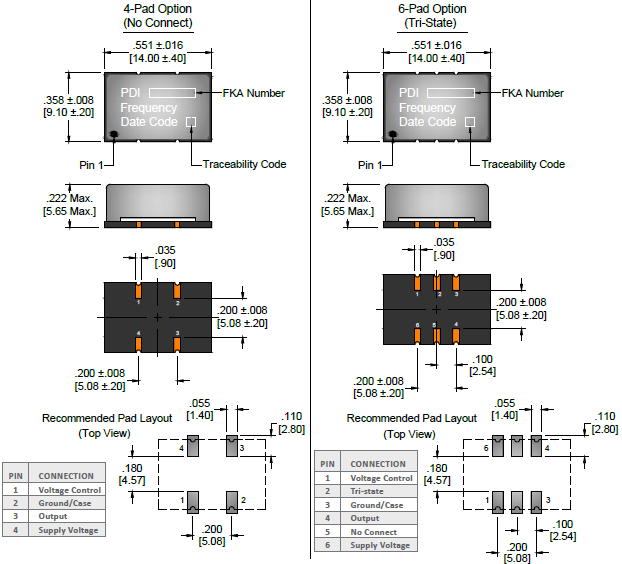

威爾威VCXO振蕩器,V29-T-48000X-C-B-B-3-R-X,VC29低功耗晶振,尺寸圖
威爾威VCXO振蕩器,V29-T-48000X-C-B-B-3-R-X,VC29低功耗晶振
壓控晶振用石英晶體作頻率控制元件，其振蕩頻率在工作溫度內是穩定的。當我們對VCXO壓控晶振的進行調諧時，振蕩頻率會發生改變；但偏離標稱頻率的各個頻率值在工作溫度范圍內同樣是穩定的。必須注意，對于一個給定的頻率而言，頻率穩定度要求越高，要得到大范圍的牽引度就越困難。采用硅解決方案，不能獲得良好的頻率穩定度。這是因為硅存在顫動噪聲和相位噪聲所致。VCXO壓控晶振的采用了SMD晶振，頻率異常穩定，是目前最好的頻率控制器件。
