被工程師玩轉的晶振，脫掉外衣！露出真正面目

來源：http://m.cbjur26.cn 作者：konuaer 2015年01月28

相信很多工程師都想扒光看看,可惜手藝不行啊,人都有好奇心,那也是很正常嗎?如果你不是專業的還真搞不定,今天我就滿足一下大家的好奇心,讓大家看看晶振脫下外衣會是什么樣的,是不是很期待啊?別急,我一一為大家呈現,首先來說說第一個出場主角.
先為大介紹一下這個全身黃通通的叫什么名字,沒錯他就是陶瓷濾波器,應用于收音機,也可以稱之為,收音機濾波器,主要作用是過濾外來信號頻率的,大家看到沒有它的內部像風車一樣,那個是它的心臟支架.不過這款晶振市場上已經不常用了.

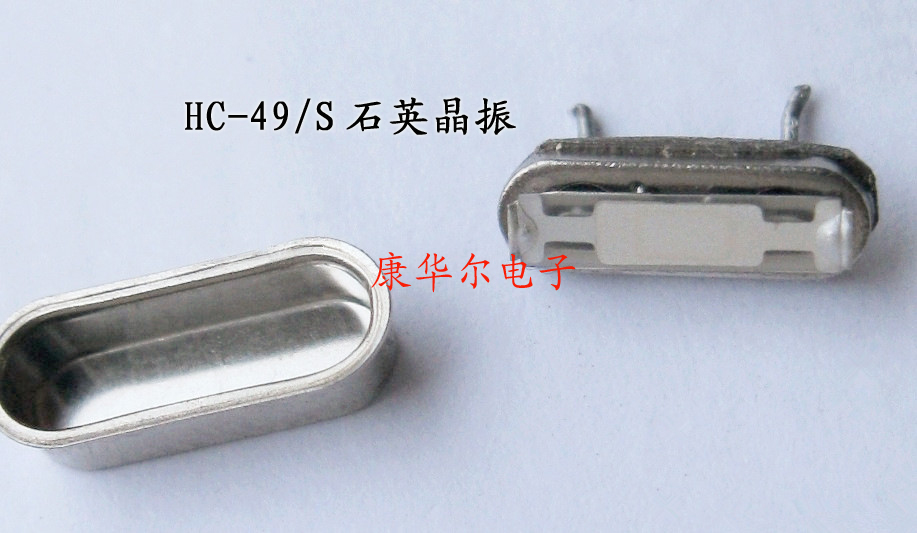

再來看看第二個出場主角,這是一顆石英晶振,HC-49/S,是市場上很常用的一款晶振,49S也可以叫石英晶體諧振器,從圖中很明顯可以看出晶振的內部結構,哇!是不是絕得看它的殼感覺很大,是的,這么看來確實很大,但其實實物是很小的.晶振靠得是一塊很小芯片工作,從圖中可以看到,有一塊晶片在上面,那么這塊晶片是很薄的,經不起重摔和敲打,所以要輕拿輕放.

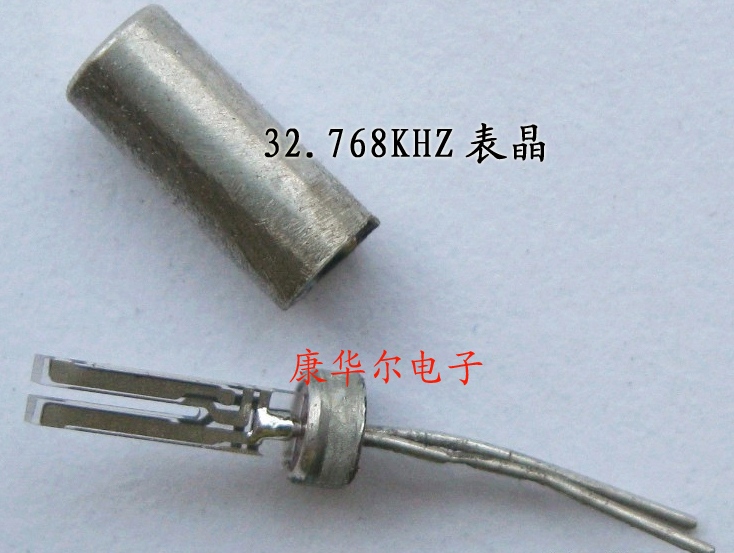

第三個出場主角,是一顆圓柱型表晶,通常叫它為32,768K表晶,也是石英晶振,這顆晶振和上一款49/S的是市場上最常用的料號,32.768KHZ是晶振的頻率,廣泛應用于,手表,手機,電腦等等電子產品,主要工功能是為了提供時間頻率顯示的,這款晶振在市場上很常用,但同時也是最脆弱的,從圖中大家可以看到,晶振的芯片直直焊接在一端,然后殼子直接一蓋完事,稍微有一定高度的地方掉下都有可能導致芯片破裂,這些都是實物拍下來的.也是最專業的.
