- 編號：92369109
- 頻率：1.25~170MHz

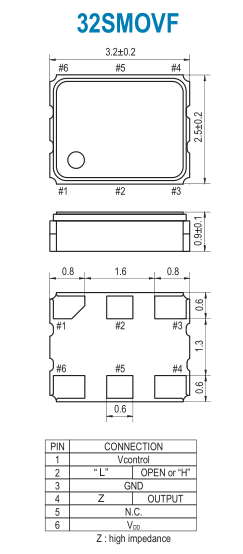

- 尺寸：3.2*2.5*0.9mm

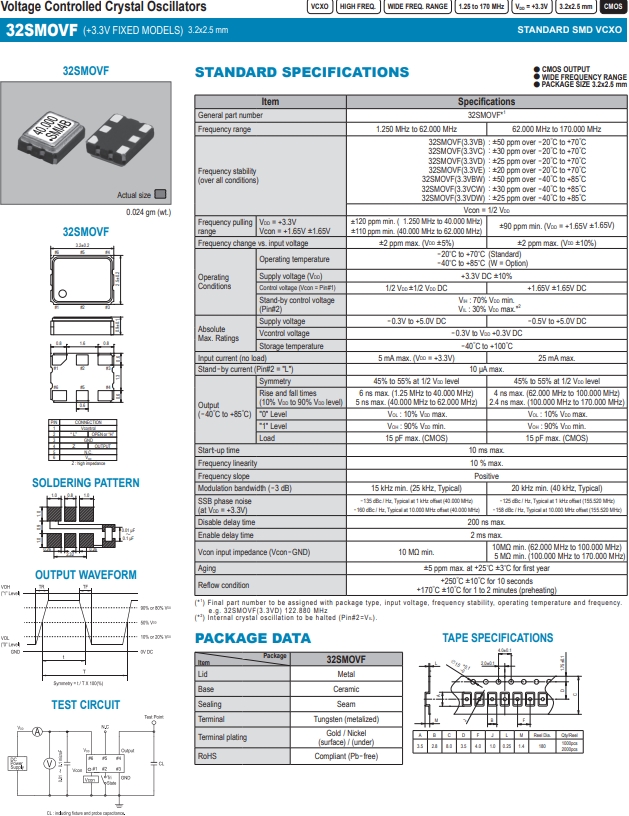

SMI晶振,SMI Crystal,32SMOVF壓控振蕩器
SMI晶振,壓控晶振,32SMOVF晶振,VCXO壓控振蕩器,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性適合用于汽車電子部件,晶振在嚴酷的環境條件下也能發揮穩定的起振特性.
.jpg)
SMI晶振,SMI Crystal,32SMOVF壓控振蕩器.小型表面貼片型貼片晶振,較適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從1.25MHz起對應,小型,薄型具備強防焊裂性,石英晶振在惡劣嚴酷的環境條件下也能發揮穩定的起振特性.
石英晶振在選用晶片時應注意溫度范圍、有源晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為X軸,短邊為Z軸,面為Y軸.
SMI是Crystal Technology的新興領導者.在積極的研究和努力的基礎上,我們積極為電子社會做出貢獻,迅速開發出先進的晶振Crystal產品.我們專注于最新的SMD版本的晶體單元,時鐘OSC,TCXO,VCXO,OCXO和MCF.并提供高質量和高穩定性的高精度晶振,并具有從16.000kHz(低)到350.000MHz(高)頻率的高可靠數據,嚴格的質量控制和嚴格的運輸檢查.除了SMD版本,我們還可以提供通孔類型的產品.此外,我們準備盡可能滿足特殊規格.
| 晶振項目 | 符號 | 產品規格 |
|---|---|---|
| 標稱頻率 | f_nom | 1.3~170MHz |
| 頻率公差 | ppm | ±20,±25,±30,±50ppm |
| 輸出條件 | CMOS | |
| 電源電壓 | Vcc | +3.3V |
| 負載電容 | CL | 15pF |
| 串聯電阻（ESR） | R1 | 70kΩ Max. |
| 絕對最大驅動電平 | DLmax. | 0.5μW Max. |
| 驅動電平 | DL | 0.1μW typ. |
| 并聯電容 | C 0 | 1.0pF typ. |
| 頻率老齡化 | f_age | ±3x 10-6/Year |
| 工作溫度 | T_use |
−20ºC to +70ºC −40ºC to +85ºC |
| 儲藏溫度 | T_stg | −40ºC to +100ºC |
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發貼片晶振功能失?；驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致進口晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶振無法產生振蕩和/或非正常工作.
