富士晶振,諧振器,FSX-5M2石英晶體.5032mm體積非常小的貼片晶振器件,是民用小型無線數碼產品的俱佳選擇,小體積的晶振被廣泛應用到,手機藍牙,衛星定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品較好的選擇,符合RoHS/無鉛.
晶振高精密點膠技術:石英晶振晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英晶體諧振器晶片的點膠的精度在±0.02mm之內.將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號.
TXC,NDK,希華.jpg)
富士晶振公司股份有限公司位于日本山梨縣南都留郡富士河口湖町勝山1430-1富士晶振公司主要以貼片石英晶振,電子元件,三端穩壓管,LED照明,高壓電容器,薄膜電容器等產品的生產與開發,在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標.今后更能迅速滿足市場的需求,不斷提高晶振精度及擴展晶振頻率范圍.目前針對中國市場主要以石英晶振,石英晶體諧振器,石英晶體振蕩器,有源晶振系列產品作為主打的晶振廠家.
格發TXC,NDK,希華.jpg)

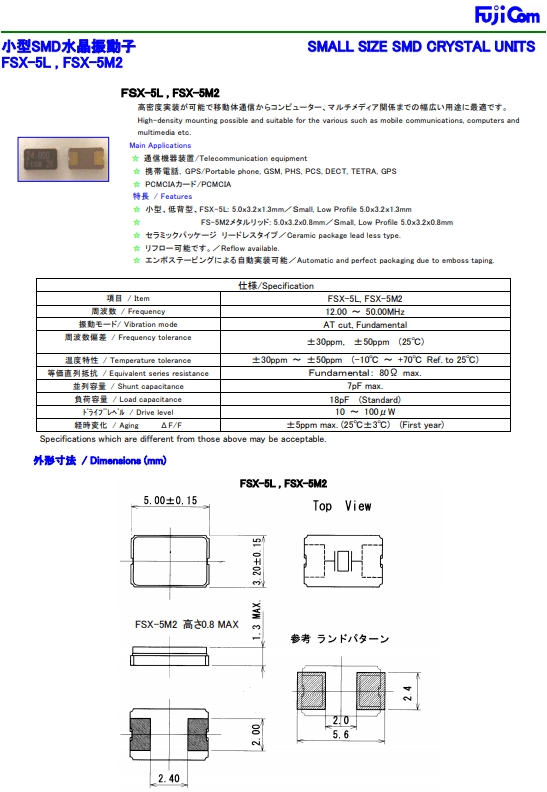

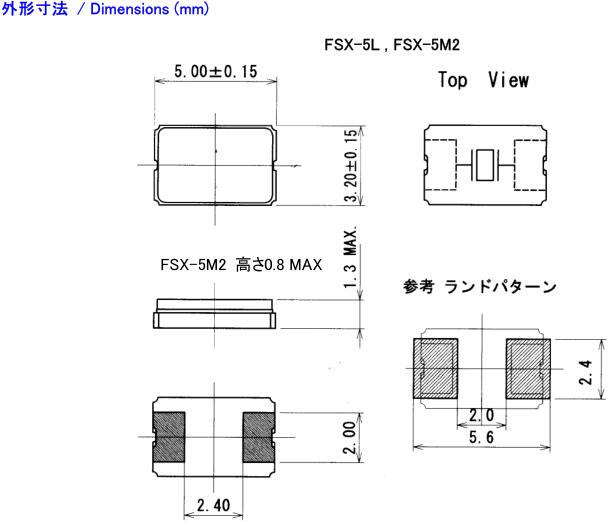

富士晶振 | 單位 | FSX-5M2晶振 | 石英晶振基本條件 |
標準頻率 | f_nom | 12MHz~50MHz | 標準頻率 |
儲存溫度 | T_stg | -30°C ~ +85°C | 裸存 |
工作溫度 | T_use | -10°C ~ +70°C | 標準溫度 |
激勵功率 | DL | 100μW Max. | 推薦:100μW ~ 300μW |
頻率公差 | f_— l | ±30,±50 × 10-6 |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.cbjur26.cn/ |
頻率溫度特征 | f_tem | ±30~±50 × 10-6 /-10°C ~ +70°C | 超出標準的規格請聯系我們. |
負載電容 | CL | 18pF | 不同負載要求,請聯系我們. |
串聯電阻(ESR) | R1 | 如下表所示 | -10°C— +60°C, DL = 100μW |
頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
TXC,NDK,希華.jpg)


噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發SMD晶振功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近進口晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
晶振Crystal的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶振無法產生振蕩和/或非正常工作.


對員工進行環境保護知識培訓,提高其環境意識,建立環境職責,自覺改進、預防對環境的負面影響.在對石英晶振,貼片晶振,壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)壓電石英晶振元器件的全過程中努力節能降耗,實現資源消耗最小化.對產生環境影響的活動做出及時反應,并對可能產生環境負面影響的活動做出預防.
富士通晶振集團提倡在無源晶振的生產過程中減少污染物排放,對不可再生的資源進行有效利用.減少?gòu)U物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的石英晶振,晶體振蕩器,石英晶體諧振器等產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
