.jpg)

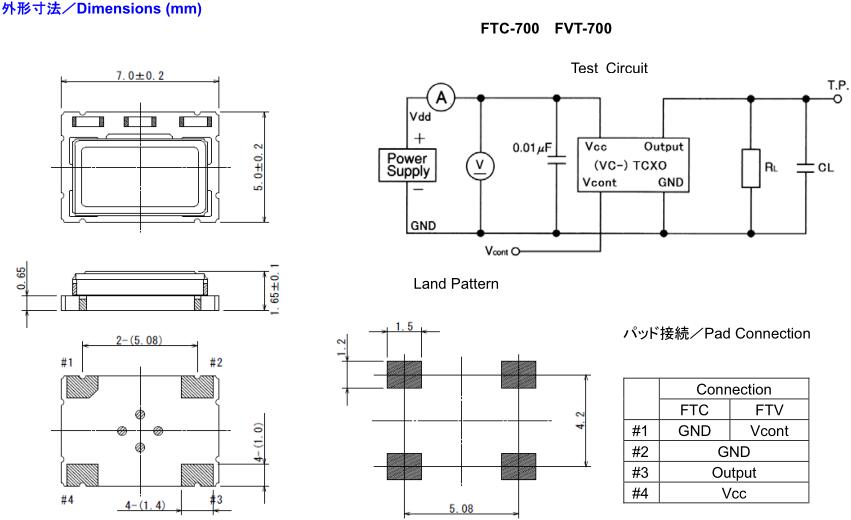

富士晶體,VC-TCXO晶振,FVT-70C振蕩子.小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封富士石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗.
石英晶振真空退火技術:VC-TCXO晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
TXC,NDK,希華.jpg)
富士晶振公司股份有限公司位于日本山梨縣南都留郡富士河口湖町勝山1430-1富士晶振公司主要以SMD晶振,電子元件,三端穩壓管,LED照明,高壓電容器,薄膜電容器等產品的生產與開發,在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標.今后更能迅速滿足市場的需求,不斷提高晶振精度及擴展晶振頻率范圍.目前針對中國市場主要以壓控晶振,工業級晶振,無源晶振,石英晶體諧振器,有源晶振系列產品作為主打的晶振廠家.
格發TXC,NDK,希華.jpg)
晶振項目 | 符號 | 產品規格 |
---|---|---|
標稱頻率 | f_nom | 8~44MHz |
頻率公差 | ppm | ±0.5ppm |
輸出條件 | Clipped Sine Wave | |
電源電壓 | Vcc | +2.8V~+5.0V |
負載電容 | CL | 10pF |
串聯電阻(ESR) | R1 | 70kΩ Max. |
絕對最大驅動電平 | DLmax. | 0.5μW Max. |
驅動電平 | DL | 0.1μW typ. |
并聯電容 | C 0 | 1.0pF typ. |
頻率老齡化 | f_age | ±3x 10-6/Year |
工作溫度 | T_use | −30ºC to +75ºC |
儲藏溫度 | T_stg | −40ºC to +85ºC |
TXC,NDK,希華.jpg)


粘合劑
請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用貼片晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體振蕩器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶振無法產生振蕩和/或非正常工作.


富士晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意.
嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康.
在生產溫補晶振的過程中減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W(xué)管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.
創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品;并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
