NAKA晶體,SPXO振蕩子,SP500晶振

編號：32367166
頻率：1~180MHz

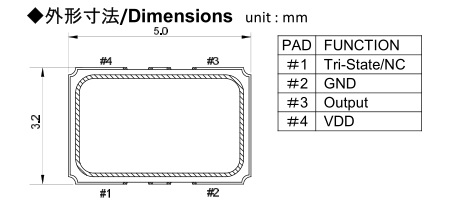

尺寸：5.0*3.2mm

5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,小型,質地輕....

NAKA晶體,SPXO振蕩子,SP500晶振.小型表面貼片晶振型,是常用的NAKA晶振,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振的研磨技術:通過對晶振切割整形后的晶片進行研磨,使石英晶振的晶片達到(厚度/頻率)的一定范圍.石英晶振晶片厚度與頻率的關系為:在壓電晶體行業,生產晶振頻率的高低是顯示鴻星技術水平的一個方面,通過理論與實際相結合,累積多年的晶振研磨經驗,通過深入細致地完善石英晶振研磨工藝技術,注重貼片晶振研磨過程的各種細節,注重晶振所用精磨研磨設備的選擇;注重所使用水晶、研磨砂的選擇等;注重石英晶振研磨用工.

NAKA晶振集團主要以SMD晶振,電子元件,三端穩壓管,LED照明,高壓電容器,薄膜電容器等產品的生產與開發,在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標.今后更能迅速滿足市場的需求,不斷提高晶振精度及擴展晶振頻率范圍.目前針對中國市場主要以壓控晶振,工業級晶振,無源晶振,石英晶體諧振器,有源晶振系列產品作為主打的晶振廠家.

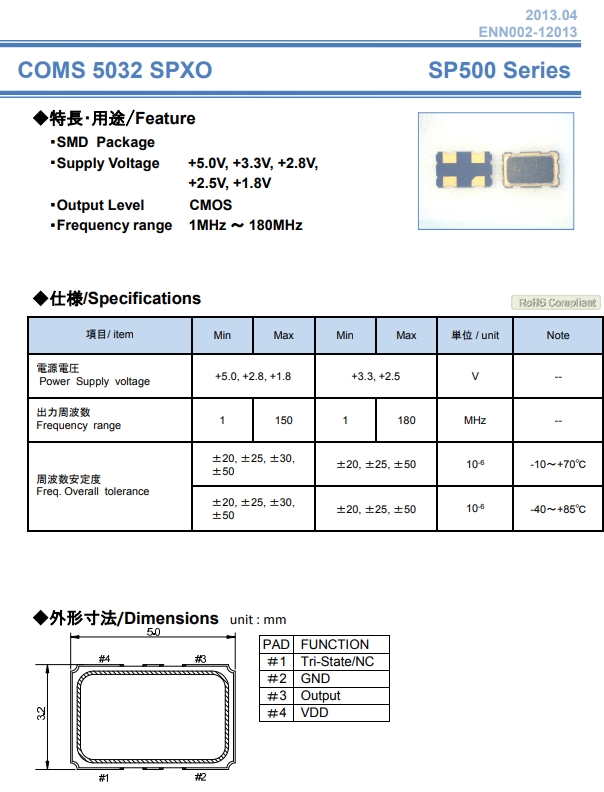

晶振項目	符號	產品規格
標稱頻率	f_nom	1~180MHz
頻率公差	ppm	±30,±25,±50,±20ppm
輸出條件		CMOS
電源電壓	Vcc	+1.8V,+2.8V,+5.0V
負載電容	CL
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	−10ºC to +70ºC −40ºC to +85ºC
儲藏溫度	T_stg	−50ºC to +125ºC

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發進口石英晶體振蕩器功能失常或擊穿的閉門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

抗沖擊

　　智能手環晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.

輻射

　　暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.

化學制劑/pH值環境

　　請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.

粘合劑

　　請勿使用可能導致進口晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)

　　NAKA晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.

過去富士通晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.

　　NAKA晶振集團將：不論何時何地在生產石英晶振的同時盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.

　　NAKA晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動.在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.　　

　　NAKA集團將有效率的使用自然資源和能源生產有源晶振,以便從源頭減少?gòu)U物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
