NAKA晶振,壓控晶振,VC700振蕩子.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等
石英晶振高精度晶片的拋光技術:SMD晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

NAKA晶振集團主要以晶振Crystal,電子元件,三端穩壓管,LED照明,高壓電容器,薄膜電容器等產品的生產與開發,在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標.今后更能迅速滿足市場的需求,不斷提高晶振精度及擴展晶振頻率范圍.目前針對中國市場主要以壓控晶振,溫補晶振,壓控溫補晶振,高精度晶振,無源晶振,石英晶體諧振器,有源晶振系列產品作為主打的晶振廠家.

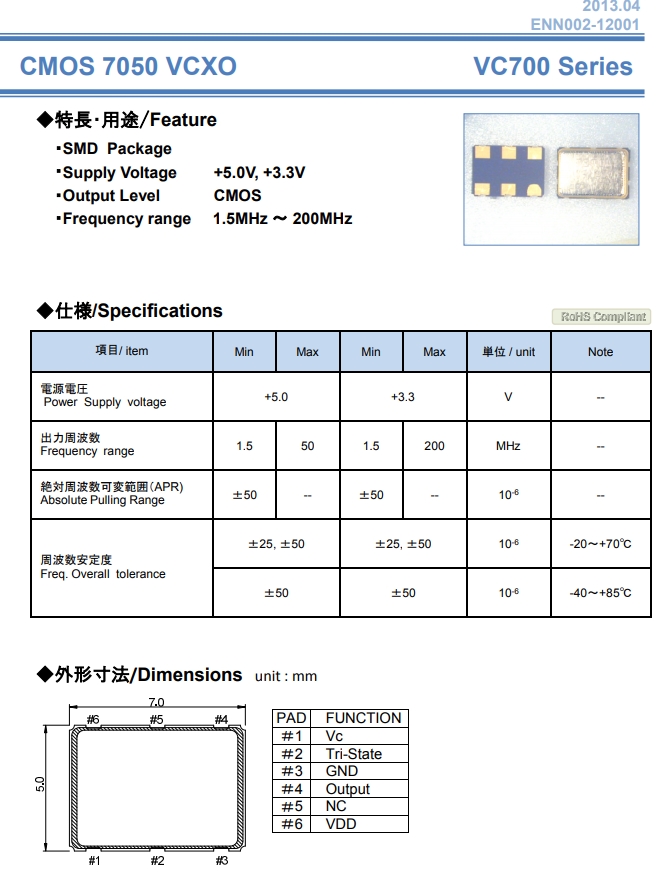

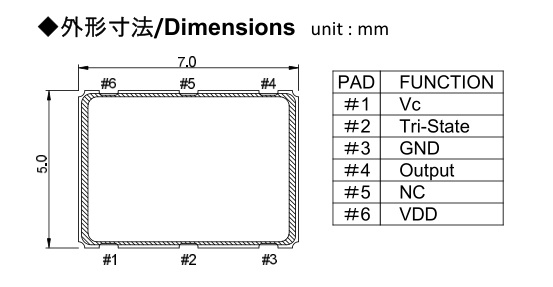

晶振項目 | 符號 | 產品規格 |
---|---|---|
標稱頻率 | f_nom | 1.5~200MHz |
頻率公差 | ppm | ±50ppm |
輸出條件 | CMOS | |
電源電壓 | Vcc | +3.3V,+5.0V |
負載電容 | CL | 20pF |
串聯電阻(ESR) | R1 | 70kΩ Max. |
絕對最大驅動電平 | DLmax. | 0.5μW Max. |
驅動電平 | DL | 0.1μW typ. |
并聯電容 | C 0 | 1.0pF typ. |
頻率老齡化 | f_age | ±3x 10-6/Year |
工作溫度 | T_use |
−20ºC to +70ºC −40ºC to +85ºC |
儲藏溫度 | T_stg | −50ºC to +125ºC |



噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發貼片石英晶振功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
抗沖擊
石英晶體振蕩器可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.
輻射
暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致進口石英晶體振蕩器所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)


NAKA晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.
過去富士通晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.
NAKA晶振集團將:不論何時何地在生產壓控晶振的過程中盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.
NAKA晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動.在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
NAKA集團將有效率的使用自然資源和能源生產石英晶振,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
