首頁進口晶振CITIZEN晶振,CM250S進口晶振,石英晶體諧振器

CITIZEN晶振,CM250S進口晶振,石英晶體諧振器

編號：50662624
頻率：30KHZ－100KHZ

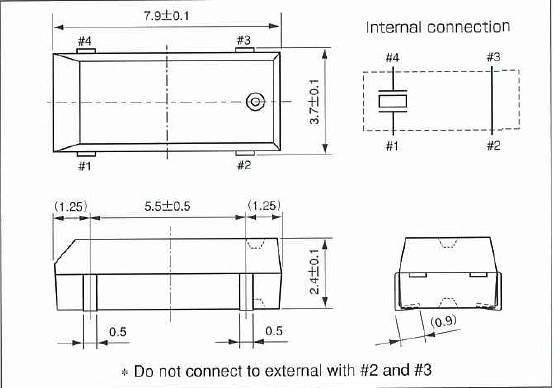

尺寸：7.9*3.7詳細瀏覽PDF文檔

超小型,薄型質地輕的表面貼片音叉型晶體諧振器,具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得產...

CITIZEN晶振,CM250S進口晶振,石英晶體諧振器,工作頻率范圍30.0~100.0KHZ,尺寸大小7.9*3.7*2.4mm,嵌入式與耐熱圓柱型水晶帶來高度穩定的特點,自動安裝和回流型,最適合于時鐘脈沖源與低功耗便攜式和自動化設備.

西鐵城公司將展示它的功能是功能部件的需求是緊湊的精度,高精度和高清晰度.我們認為,我們的任務是繼續提供高附加值的微型裝置產品利用的原始技術,我們已經建立了相當長一段時間.

水晶設備被稱為“鹽行業發揮著重要的作用,因為它是至關重要的在各種領域不僅電子通信信息、辦公自動化、家電和汽車.有兩種晶體單元.一個是低頻用于手表、石英晶體,另一個是高頻石英晶體用于電腦、通信和信息設備和家用電子產品.這種裝置稱為石英提取各設備通過應用頻率的運動時間非常規律的振蕩.高精度加工技術要求在整個生產過程中,從水晶空白處理,密封檢查.我們完成的預期廣大范圍的行業作為一個水晶設備領域的領先企業.

西鐵城電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：

1.新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.

2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.

3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.

4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.

如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL).

方法2：采用小電阻(RR)的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
