石英晶體振蕩器
- 編號：27579965
- 頻率：1.000MHZ-60.000MHZ
- 尺寸：7.0*5.0詳細瀏覽PDF文檔
VG-4231CA振蕩器,VCXO石英晶振,日本EPSON晶振代理商,VG-4231CE 32.7680M-PSBM0
VG-4231CA振蕩器,VCXO石英晶振,“VG-4231CE 32.7680M-PSBM0”,日本EPSON晶振代理商,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高...
.jpg)
VG-4231CA振蕩器,VCXO石英晶振,日本EPSON晶振代理商,“VG-4231CE 32.7680M-PSBM0”頻率范圍1.0MHz~60.0MHz,電源電壓3.3V~5.0V,絕對頻率控制范圍2×10-6,功能使能(OE),外部尺寸規格3.2×2.5×0.9mm,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
“VG-4231CE 32.7680M-PSBM0”在2010年晶振全球廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波(SAW)元器件.愛普生拓優科夢把半導體(IC)稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.
| 項目 | 符號 | VG-4231CA | VG-4232CA | 條件 | |
|---|---|---|---|---|---|
| 輸出頻率范圍 | f0 | 1.000MHz to 60.000MHz | 60.001MHz to 80.000MHz | 請聯系我們以便獲取其它可用頻率的相關信息. | |
| 電源電壓 | VCC |
H:5.0V ±0.5V, C:3.3V ±0.3V |
C:3.3V ±0.165V | ||
| 壓控電壓 | VC |
H:2.5V ±2.0V, C:1.65V ±1.5V |
1.65V ±1.65V | ||
| 儲存溫度 | T_stg | -40°C to +125°C | -55°C to +125°C | 裸存 | |
| 工作溫度 | T_use | 如下表所示 | |||
| 頻率穩定度 | f_tol | 如下表所示 | VC=2.5V(**H),VC=1.65V(**C) | ||
| 功耗 | ICC |
H:20mA Max. , C: 10mA Max. |
35mA Max. | 無負載條件 | |
| 輸出禁用電流 | I_dis |
H:15mA Max. , C: 7mA Max. |
25mA Max. | OE=GND | |
| 頻率控制范圍 | F_cont | R:±130 × 10-6 | - | ||
|
絕對頻率 控制范圍 *1 |
APR |
D:±80 × 10-6 Min., G:±65 × 10-6 Min. |
±50 × 10-6 Min. | ||
| 調制特性 | BW | 15kHz Min. | 5kHz Min. | ±3dB（at 1kHz） | |
| 輸入電阻 | Rin | 50kΩ Min. | 80kΩ Min. | F或T類型 | DC極 |
| H:- , C:10MΩ Min. | - | M或Z類型 | |||
| 頻率變化極 | - | 正極 | |||
| 占空比 | SYM | 40% to 60% | 45% to 55% | CMOS負載:50% VCC極 | |
| 輸出電壓 | VOH | VCC-0.4V Min. | 90% VCC Min. |
IOH=-4mA(**H) IOH=-0.8mA(**C) |
|
| 0.4V Max. | 10%VCC Max. |
IOL=4mA(**H ) ,IOL=3.2mA(**C) |
|||
|
輸出負載條件 (CMOS) |
L_CMOS | 15pF Max. | CMOS負載 | ||
| 輸入電壓 | VIH | 70% VCC Min. | OE 終端 | ||
| VIL | 30% VCC Max. | ||||
| 上升/下降時間 | tr / tf | 4ns Max. | 5ns Max. |
CMOS負載: 20% VCC to 80% VCC極 |
|
| 振蕩啟動時間 | t_str | 10ms Max. | 在90% VCC 時，所需時間為0秒 | ||
| 頻率老化 | f_aging | ±10 × 10-6 Max. *2 | 頻率穩定度包含 | +25°C,10年 | |

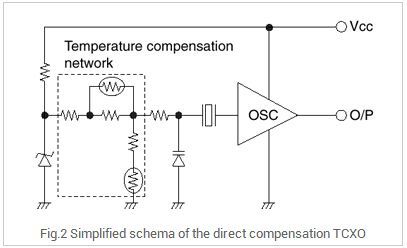

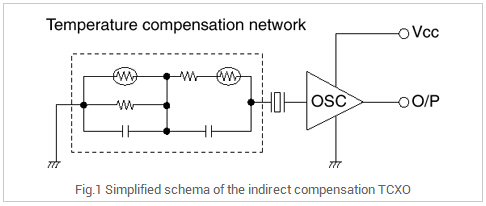

“VG-4231CE 32.7680M-PSBM0”TCXO是晶體振蕩器與熱敏電阻電路的振蕩回路補償頻率溫度晶體單元的固有特征.愛普生的分為兩種類型.一個是直接式TCXO內置溫度補償電路的振蕩回路.另一個是間接TCXO與振蕩回路,外的溫度補償電路的振蕩頻率因此間接控制.兩種類型的電路圖TCXO Figs.1和2所示.
“VG-4231CE 32.7680M-PSBM0”愛普生緊扣客戶需求,提供高品質,高信賴度的產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.
ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的
石英領域品質方針
我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.
并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.
對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.
