壓控晶體振蕩器的一個普遍應用是成形鎖相環的。為這個應用設計VCXO需要一個“可拉”石英晶體。編碼CVXO-018TX-50-12.288，壓控晶體振蕩器(VCXO)的輸出頻率與應用成正比變化 輸入控制電壓。最常見的用法之一是VCXO形成鎖相環(PLL)來同步， 平移(向上或向下)和/或去抖動輸入?yún)⒖碱l率。VCXO的設計需要指定一個可拉水晶。

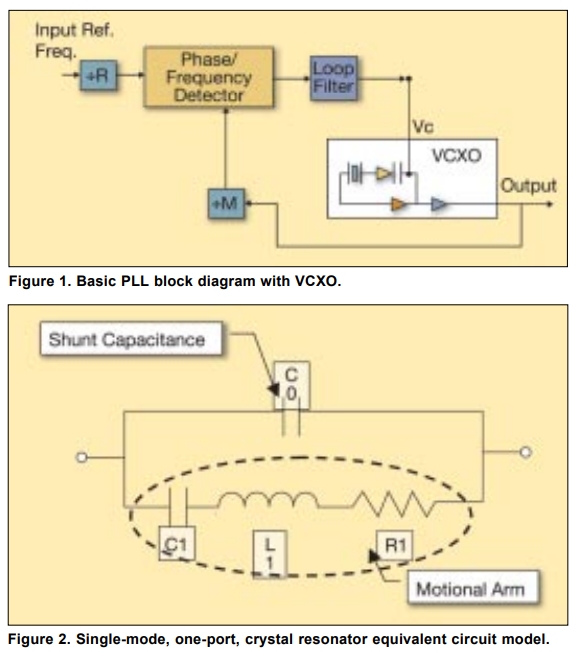

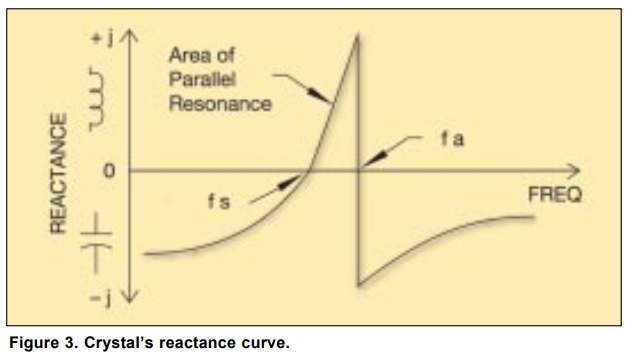

VCXO最常見的用途是PLL應用，例如如圖1所示。石英的電學等效電路VCXO中使用的晶體如圖2所示。C1、L1和R1被稱為晶體的運動參數，C0是分流電容。C0是真實的——它實際上可以用 一個簡單的電容計。運動臂參數，打開另一方面，它們是等效的，不容易測量。怎么水晶的大部分頻率被拉或偏離意志取決于C0/C1的比率。 等式1是復雜的，我們對虛數感興趣部分，稱為晶體的電抗曲線，為如圖3所示。
