EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振

編號：65399297
頻率：165MHz
尺寸：5.0x3.2mm

EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振，日本進口晶振，EPSON愛普生株式會社，型號：VG5032EDN，編碼為：X1G0049110019，頻率為：165.000000MHz，小體積晶振尺寸：5.0x3.2mm，六腳貼片晶振，V...

EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振，日本進口晶振，EPSON愛普生株式會社，型號：VG5032EDN，編碼為：X1G0049110019，頻率為：165.000000 MHz，小體積晶振尺寸：5.0x3.2mm，六腳貼片晶振，VCXO壓控晶體振蕩器，LV-PECL輸出差分晶振，有源晶振，石英晶振，具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能，低損耗，低電平等特點。廣泛應用于：通訊設備，無線網絡，藍牙模塊，物聯網，GPS定位晶振，安防設備，儀器儀表，消費電子，路由器/交換機，物聯網等應用。

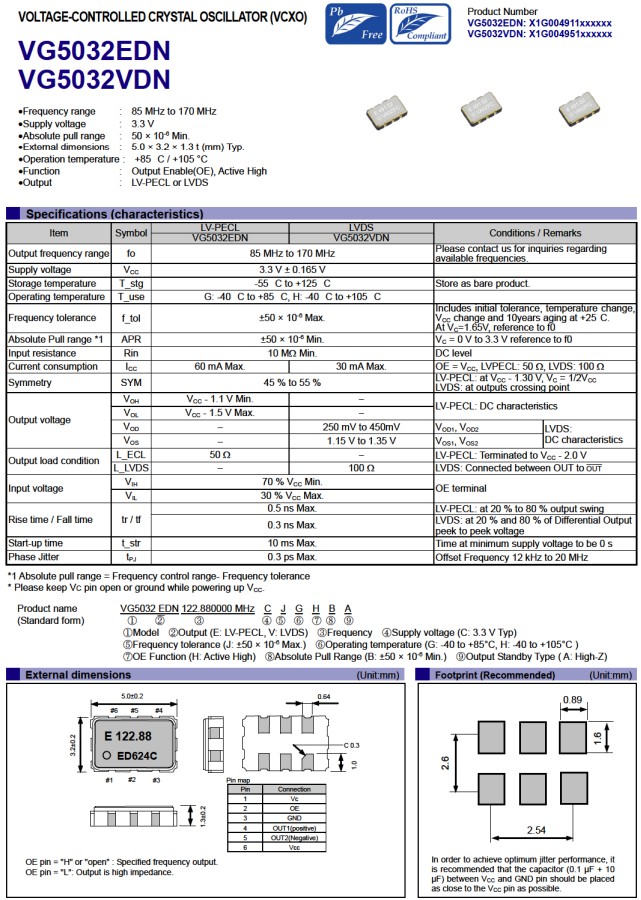

EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振，參數表

項目	符號	VG5032EDN LV-PECL	VG5032VDN LVDS	條件
輸出頻率范圍	f0	85 MHz ~ 170 MHz		請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	3.3 V ± 0.165 V
儲存溫度范圍	T_stg	-55 °C to +125 °C		裸存
工作溫度范圍	T_use	G: -40 °C to +85 °C, H: -40 °C to +105 °C
頻率穩定度	f_tol	±50 × 10-6 Max.		頻率老化包含（10年）
絕對頻率控制范圍	APR	±50 × 10-6 Min		Vc= 1.65 V ±1.65 V
輸入電阻	Rin	10 MΩ Min.		DC 級別
功耗	ICC	60 mA Max.	30 mA Max.	OE=Vcc, LVPECL: 50Ω, LVDS: 100Ω
占空比	SYM	45 % ~ 55 %		LV-PECL: at Vcc-1.30 V, VC=1/2Vcc LVDS: at outputs crossing point
輸出電壓	VOH	Vcc-1.1 V Min	-	LV-PECL: DC 特征
	VOL	Vcc-1.5 V Max	-
	VOD	-	250 mV to 450mV	VOD1, VOD2	LVDS: DC 特征
	VOS	-	1.15 V to 1.35 V	VOS1, VOS2
輸出負載條件	L_ECL	50Ω	-	LV-PECL: 終止于 VCC -2.0 V
	L_LVDS	-	100Ω	LVDS: 終止于 OUT - OUT
輸入電壓	VIH	70 % VCC Min.		OE 終端
	VIL	30 % VCC Max.
上升時間/下降時間	tr / tf	0.5 ns Max.		LV-PECL: 20% ~ 80% (VOH-VOL)
		0.3 ns Max.		LVDS：0%至80%的差分輸出峰到峰
振蕩啟動時間	t_str	10 ms Max.		在電源電壓最低時,所需時間為0秒
相位抖動	tPJ	0.3 ps Typ.		抵消頻率：12 kHz ~ 20 MHz

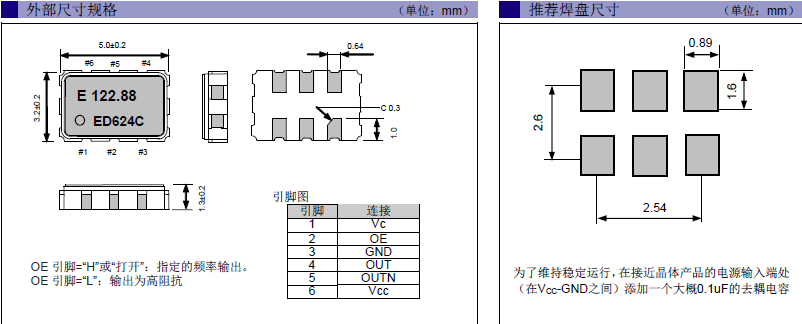

EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振，尺寸圖

EPSON壓控晶振VG5032EDN,X1G0049110019,低相位噪聲6G物聯網晶振
常用的差分晶振輸出均屬于方波，輸出功率比較大，驅動能力較強，但諧波分量非常多。這兩種輸出模式是差分晶振的輸出邏輯，兩者的相位剛好相反，因此它們能夠組成更高性能的系統，同時還能消除共模噪聲。常用的差分晶振輸出：例如PECL，LVDS，HCSL，可以滿足高速數據傳輸，應用于高速計算機，數字通信系統，雷達，測量儀器，頻率合成器等。

愛普生晶振	型號	頻率	尺寸	輸出	電壓
X1G0049110005	VG5032EDN	130.031746 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110006	VG5032EDN	148.351600 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110007	VG5032EDN	100.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110008	VG5032EDN	102.253100 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110009	VG5032EDN	120.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110010	VG5032EDN	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110011	VG5032EDN	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110012	VG5032EDN	125.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110013	VG5032EDN	155.520000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110014	VG5032EDN	156.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110015	VG5032EDN	150.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110016	VG5032EDN	160.000000 MHz	貼片石英晶振	LV-PECL	3.135 to 3.465 V
X1G0049110017	VG5032EDN	148.500000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110018	VG5032EDN	161.132800 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110019	VG5032EDN	165.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110020	VG5032EDN	92.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110021	VG5032EDN	97.792000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110022	VG5032EDN	98.304000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110024	VG5032EDN	106.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110025	VG5032EDN	108.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110030	VG5032EDN	100.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0049110031	VG5032EDN	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
