8MHZ無源晶體FPXLF080-20非常適合智能音響，如果嵌入式計算機的空間有限,則接近具有非常小的結構形狀的振動石英 然而,許多應用板仍然發布了非常大的振動夸克。 因此,在這些微控制器的應用說明中,部分仍然是電氣。 規格規定了相當大的振蕩器。它們通常是金屬外殼中的石英晶振,如HC-49/KX-3H或HC-49/SMD如果使用一個小得多的石英,這樣的規定就不能再極限，然而,這讓一些用戶在決定重新設計時感到不安，并攻擊它的應用。本文試圖區分大和小之間的差異。 擺脫振動石英,并提供如何確定最佳石英尺寸的實用指導可以。

顯示了舊型“HC-49”石英,與陶瓷外殼中的現代SMD石英晶體相鄰。后果 對于電氣行為,通過多次縮小的體積顯而易見。盡管改進 生產方法不能達到HC-49的低共振電阻在任何較小的結構形式。 諧振電阻(ESR)越大,內部石英盤越小。同時,韌性區間較小。兩者都是以儲備為代價的。因此,振蕩器電路應優化。 要使用的石英。有關尺寸和測試抗震安全性,請閱讀 我們的文件“擺動石英或石英振蕩器 - 如何使用?”
小石英只有在8MHz以上可用,最低頻率為 越來越小的建筑。其中 原因是自然干擾。 每個石英的邊緣,以及不受歡迎的振動模式:無 適當抑制這些干擾，然后是副作用共振。以低 頻率是厚度的比率。 石英的直徑更大,并且抑制邊緣效應更難。


8MHZ無源晶體FPXLF080-20非常適合智能音響，在通常的時鐘應用中,對振動脈沖沒有特別的要求。 但是,如果像藍牙一樣,發射器和接收器需要相互匹配,則情況就不同了。 藍牙對于石英電路需要特別嚴格的容差(+/-20ppm)。技術邊界振動石英晶振正好位于此預設范圍內(即在25°C時 +/-10ppm,加上+/-10ppm。 雖然技術在不斷發展,但所需的公差仍然存在。 小建筑尺寸仍然受到限制,如表1所示。

原廠編碼	廠家	型號	系列	頻率	頻率穩定度
FOXLF120	FOX晶振	HC49ULF	MHz Crystal	12MHz	±50ppm
FOXSDLF/128-20	FOX晶振	HC49SDLF	MHz Crystal	12.288MHz	±50ppm
FOXSDLF/081-20	FOX晶振	HC49SDLF	MHz Crystal	8.192MHz	±50ppm
FOXSDLF/098-20	FOX晶振	HC49SDLF	MHz Crystal	9.8304MHz	±50ppm
FOXSDLF/196-20	FOX晶振	HC49SDLF	MHz Crystal	19.6608MHz	±50ppm
FOXSLF/115	FOX晶振	HC49SLF	MHz Crystal	11.0592MHz	±50ppm
FOXSLF/200	FOX晶振	HC49SLF	MHz Crystal	20MHz	±50ppm
FOXSDLF/0368R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	3.6864MHz	±50ppm
FOXSDLF/040R/TR	FOX晶振	HC49SDLF	MHz Crystal	4MHz	±50ppm
FOXSDLF/060R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	6MHz	±50ppm
FOXSDLF/073R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	7.3728MHz	±50ppm
FOXSDLF/100R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	10MHz	±50ppm
FOXSDLF/115R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	11.0592MHz	±50ppm
FOXSDLF/143R-20/TR	FOX晶振	HC49SDLF	MHz Crystal	14.31818MHz	±50ppm
FOXSDLF/240FR-20/TR	FOX晶振	HC49SDLF	MHz Crystal	24MHz	±50ppm
FOXSDLF250F-20	FOX晶振	HC49SDLF	MHz Crystal	25MHz	±50ppm
FX252BS-20.000	FOX晶振	FX252B	MHz Crystal	20MHz	±50ppm
FQ5032BR-10.000	FOX晶振	C5BQ	MHz Crystal	10MHz	±30ppm
FQ5032BR-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±50ppm
FX532B-10.000	FOX晶振	FX532B	MHz Crystal	10MHz	±50ppm
FQ7050B-11.0592	FOX晶振	C7BQ	MHz Crystal	11.0592MHz	±30ppm
FX425B-16.000	FOX晶振	FX425B	MHz Crystal	16MHz	±50ppm
FQ5032B-19.6608	FOX晶振	C5BQ	MHz Crystal	19.6608MHz	±30ppm
FQ5032B-14.7456	FOX晶振	C5BQ	MHz Crystal	14.7456MHz	±30ppm
FQ5032B-10.000	FOX晶振	C5BQ	MHz Crystal	10MHz	±30ppm
FQ3225B-20.000	FOX晶振	FQ3225B	MHz Crystal	20MHz	±50ppm
FQ3225BR-16.000	FOX晶振	FQ3225B	MHz Crystal	16MHz	±50ppm
FQ3225BR-20.000	FOX晶振	FQ3225B	MHz Crystal	20MHz	±50ppm
FQ1045A-4.9152	FOX晶振	FQ1045A	MHz Crystal	4.9152MHz	±30ppm
603-12-67	FOX晶振	FX325BS	MHz Crystal	12MHz	±50ppm
617-24.572675-1	FOX晶振	FX216B	MHz Crystal	24.572675MHZ	±50ppm
FX532B-11.0592	FOX晶振	FX532B	MHz Crystal	11.0592MHz	±50ppm
FX532B-12.000	FOX晶振	FX532B	MHz Crystal	12MHz	±50ppm
FX532B-16.000	FOX晶振	FX532B	MHz Crystal	16MHz	±50ppm
FX532B-20.000	FOX晶振	FX532B	MHz Crystal	20MHz	±50ppm
FX532B-24.000	FOX晶振	FX532B	MHz Crystal	24MHz	±50ppm
FX532B-24.576	FOX晶振	FX532B	MHz Crystal	24.576MHz	±50ppm
FX425B-20.000	FOX晶振	FX425B	MHz Crystal	20MHz	±50ppm
FX425B-24.000	FOX晶振	FX425B	MHz Crystal	24MHz	±50ppm
FX425B-24.576	FOX晶振	FX425B	MHz Crystal	24.576MHz	±50ppm
217-3.579545-12	FOX晶振	FC	MHz Crystal	3.579545MHz	±50ppm
603-25-203	FOX晶振	FX325BS	MHz Crystal	25MHz	±50ppm
FPXLF0368-20	FOX晶振	FPXLF	MHz Crystal	3.6864MHz	±50ppm
FPXLF0368S	FOX晶振	FPXLF	MHz Crystal	3.6864MHz	±50ppm
FPXLF036S	FOX晶振	FPXLF	MHz Crystal	3.579545MHz	±50ppm
FPXLF040	FOX晶振	FPXLF	MHz Crystal	4MHz	±50ppm
FPXLF049-20	FOX SMD晶振	FPXLF	MHz Crystal	4.9152MHz	±50ppm
FPXLF073-20	FOX晶振	FPXLF	MHz Crystal	7.3728MHz	±50ppm
FPXLF080	FOX晶振	FPXLF	MHz Crystal	8MHz	±50ppm
FPXLF080-20	FOX晶振	FPXLF	MHz Crystal	8MHz	±50ppm
FPXLF100-20	FOX晶振	FPXLF	MHz Crystal	10MHz	±50ppm
FPXLF115-20	FOX晶振	FPXLF	MHz Crystal	11.0592MHz	±50ppm
FPXLF120-20	FOX晶振	FPXLF	MHz Crystal	12MHz	±50ppm
FPXLF143-20	FOX晶振	FPXLF	MHz Crystal	14.31818MHz	±100ppm
FPXLF160	FOX晶振	FPXLF	MHz Crystal	16MHz	±50ppm
FPXLF160-20	FOX晶振	FPXLF	MHz Crystal	16MHz	±50ppm
FPXLF200-20	FOX晶振	FPXLF	MHz Crystal	20MHz	±50ppm
FPXLF250F-20	FOX晶振	FPXLF	MHz Crystal	25MHz	±50ppm
603-40-48	FOX晶振	FX325BS	MHz Crystal	40MHz	±20ppm
603-25-261	FOX晶振	FX325BS	MHz Crystal	25MHz	±20ppm
FOXSLF/049-20	FOX晶振	-	MHz Crystal	4.9152MHz	-

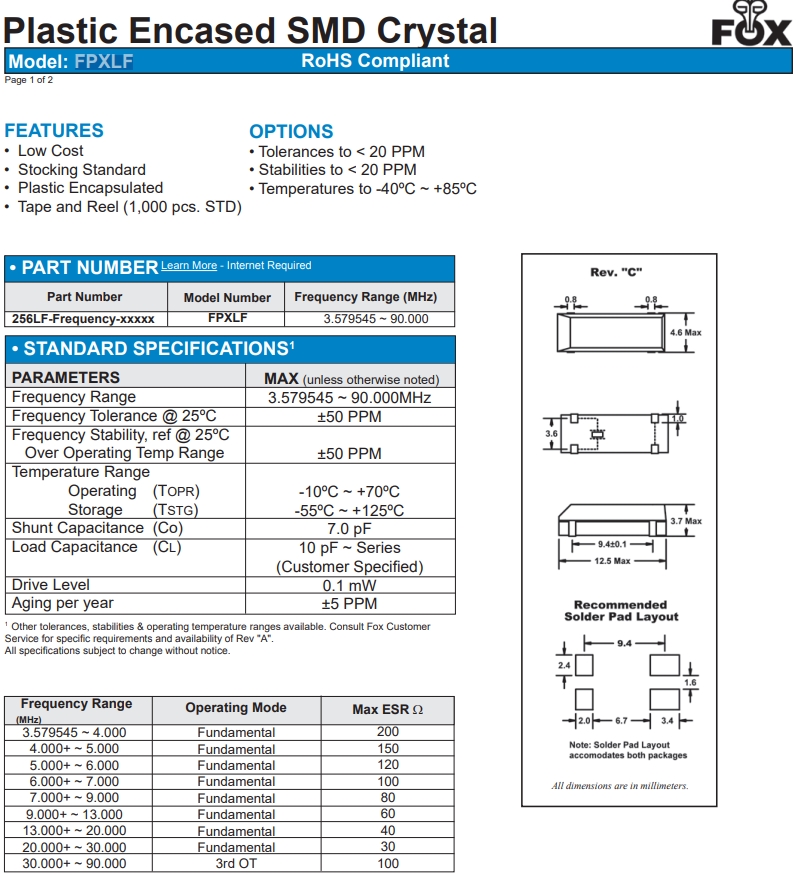

FOX公司利用自身的實力，開發編碼FPXLF080-20，型號FPXLF，大尺寸晶振12.5mmx4.6mm,頻率為8MHz，頻率穩定性為±50ppm，SMD晶體諧振器 ，音叉晶體，負載電容20pF，工作溫度為-10°C~+70°C，腳位為4-SMD，產品特點：特性，低成本，庫存標準，塑料封裝，磁帶和卷軸(1000個)STD)，選項，公差小于20ppm，穩定性低于20ppm，溫度-40ºC ~ +85ºC，產品比較適合用于儀器儀表，智能音響，無線設備等領域。
